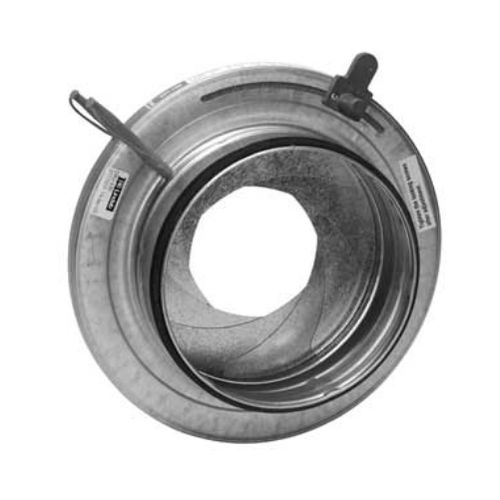

調整エアダンパー DIRU

釣り合い手動式円形

流量計付きダンパー「DIRU」は、空気流量の測定が可能です。DIRUには、低騒音、中心流、正確な流量測定のための固定式測定ノズルといった特徴があり、全開可能な調整機構を備えているため、クリーニングカバーが不要です。気密クラスCを満たしています。 寸法図は、流量計付きダンパーにおける圧力損失を算出したり、各設定における騒音レベルに関する情報を確認したりするために使用します。システムのバランス調整を行う際は、バランス調整図を使用してください。 流量計付きダンパーについては、別途、組立・測定・バランス調整・保守に関する取扱説明書が用意されています。 ダンパーブレードは、流量測定を可能にする測定フランジを形成しています。測定ノズル間の圧力差を測定することで、ダンパーに記載された式を用いて流量 q [l/s] を算出できます。 ダンパーの設定値と補正係数（k係数）は同一の数値であるため、設定値からk係数を求めるためにグラフを参照する必要はありません。 風量はハンドルで調整します。 Ø 80～630は、閉位置において圧力クラスAを満たしています。 材質 ダンパーは溶融亜鉛めっき鋼板製です。 設置 正確な流量測定を行うためには、測定ノズルに添付されているカードに記載されている通り、乱流の前後で必要な直線距離を確保してください。 清掃 ダンパーを全開にすることで、ダクト内にアクセスできます。清掃後は、ダンパーを再調整することを忘れないでください。
