フラットシ－トメタル LMD-E 213 series

金属製天井用

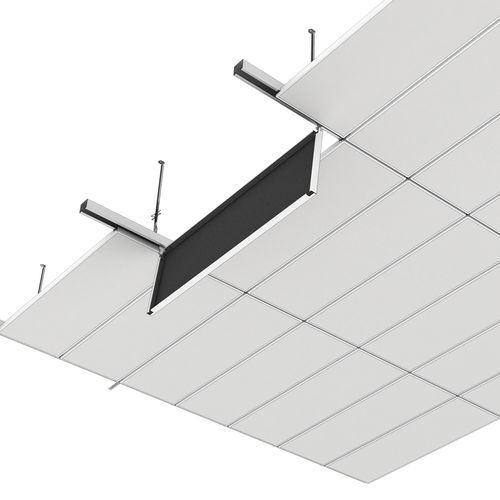

システムLMD-E 213は、天井パネルに沿って両方向に強調されたジョイントが特徴で、特別な天井レイアウトを生み出します。オープンフックオンプロファイルは、均質な天井面と魅力的な外観を作り出します。長方形、台形、三角形などの柔軟な形状の天井パネルにより、プロジェクトに関連した個別のデザインオプションが可能です。工具なしで取り外したり、振り下ろしてスライドさせたりできる天井パネルもあります。 隠蔽された下部構造による均質な天井面 柔軟なパネル形状とサイズによる個性的なデザイン 両方向に目地を強調した天井レイアウトが可能 天井パネルが個別に操作でき、工具なしで振り下ろしたりスライドさせることができるため、メンテナンスが容易。 衛生的で清掃が簡単 フックオン 長さ (L) 250 - 3000 mm 幅 (B) 200 - 1250 mm 高さ 30 mm、40 mm、50 mm ジョイント幅（F） 10 mm、15 mm、20 mm、25 mm、30 mm フックオン、スイングダウンオプション <1.2 m² <1.2 m² <1.2m²未満 長さ (L) 250 - 3000 mm 幅 (B) 200 - 1250 mm 高さ 30 mm、40 mm、50 mm ジョイント幅（F） 10 mm、15 mm、20 mm、25 mm、30 mm フックオン、スイングダウンオプション 長さ (L) 250 - 3000 mm 幅 (B) 200 - 1250 mm 高さ 30 mm、40 mm、50 mm ジョイント幅（F） 10 mm、15 mm、20 mm、25 mm、30 mm
