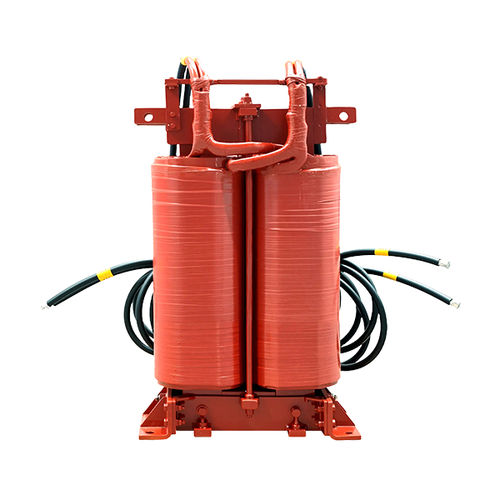

磁気インダクタ LKDGF-4

フィルタリングDCシールド

説明 700A直流リアクトルは、地下鉄牽引ネットワークや高速鉄道電源などの鉄道輸送システム向けに設計されており、VPI（真空加圧含浸）技術と高度な環境保護を統合することで、動的で高振動環境における厳しい信頼性要求に対応しています。 製品詳細 1.VPIプロセスとトリプル保護設計 リアクターはVPI技術を採用し、エポキシ樹脂を深く浸透させることで、3500VACの絶縁抵抗（IEC 61869-2準拠）と卓越した耐湿性を実現しています。トリプルプロテクションコーティング（耐腐食、耐塩水噴霧、耐紫外線）と組み合わせることで、トンネル、沿岸地域、地下駅などの過酷な条件にも耐えます。 2.高性能レール適応性 連続電流700A、過負荷容量25倍（17.5kA）に設計されたリアクトルは、トラクション・コンバータのDCバス電圧を安定させ、高調波や電圧スパイクを最小限に抑えます。IP66準拠のコンパクトな筐体と振動減衰コア設計により、狭い鉄道車両スペースにもシームレスに組み込むことができ、加速5Gまでの衝撃に耐えることができます。 動作環境 A) 高度：1000mを超えないこと。1000mを超える場合はディレーティングを使用すること； B) 周囲温度: -25ºC~55ºC. C) 相対湿度: ≤95%； D) 設置場所へのように、変圧器の絶縁材、化学沈殿、塵および他の爆発性か腐食性の媒体に悪い影響を確かめないため。 E) 供給電圧は正弦波に近く、三相電圧は比較的釣り合っている。
