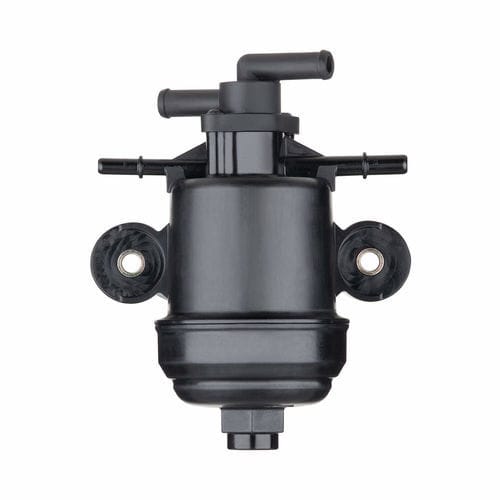

アドブルー用フィルター Urea filter module

メンブレン過酷な環境下用建設機械用

概要
建設機械や農業機械では、尿素フィルターは高負荷下でも高性能を維持する必要があります。MANN+HUMMELは、これらの特別な要件を満たし、選択触媒還元（SCR）システムを確実に保護するための新しいコンパクトな尿素フィルターモジュールを開発しました。

目的と利点
本モジュールは、システムの迅速な立ち上がり、堅牢な稼働、整合された保守間隔、および尿素供給ポンプの効率的な保護を実現します。充填環境の汚染やタンクの換気不足などの一般的な汚染リスクや、オフハイウェイ用途で増大する熱管理要件に対応します。

通気（吸引側での運用）
本モジュールは、圧力が周囲圧未満になる可能性のある吸引側で使用できます。特許取得済みの疎水性通気膜は尿素溶液による濡れを防ぎ、空気を常にクリーン側へ導くことで液面低下やフィルター性能低下を回避します。膜の設計は空気に対する感度とSCRシステムの許容圧力に応じて選定され、専用試験台での検証により汚れ保持容量が用途に適合するよう確認されます。

取付位置と保守性
顧客の要求に応じて、本フィルターモジュールはSCRユニットの上流（吸引側）または下流（加圧側）に取り付け可能です。モジュールは尿素タンクの外部の、よりアクセスしやすい位置に配置でき、整備時の迅速かつ簡単なアクセスを可能にします。

尿素フィルターモジュールの構成

• 1 冷却液出口
• 2 尿素出口
• 3 通気膜
• 4 油圧式ヒーター
• 5 補償部材
• 6 冷却液入口
• 7 尿素入口
• 8 補償部材
• 9 フィルターエレメント

低温時の信頼動作
凍結リスク（尿素溶液の膨張）に対応するため、MANN+HUMMELはEPDMフォーム製の特許保護された補償部材を採用し、フィルターハウジングへの圧縮力を最小化しています。SCRシステムの解氷および熱的準備のために、本モジュールは電気式ヒーター（迅速で、寒冷始動時に即時出力）または油圧式ヒーター（より遅いが電気系に負担をかけない）を提供します。選択は機械の仕様および経済性に依存します。

用途と導入
コンパクトな尿素フィルターモジュールは、建設機械や農業機械などのオフハイウェイ車両を対象としています。SCRシステムを保護し、現行および将来の排出基準の順守に寄与する柔軟で自立したろ過ソリューションを提供します。顧客は排気量4.5リットルを超えるエンジンを搭載する車両への本モジュール搭載を予定しています。

技術仕様

• 用途：SCRシステム向けの尿素/AdBlue溶液のろ過（建設機械・農業機械向け）
• 主要構成品：フィルターエレメント、通気膜（疎水性）、補償部材（EPDMフォーム）、ヒーター（電気式または油圧式）
• 取付：SCRの吸引側上流または加圧側下流；整備アクセスのため尿素タンク外部へ取り付け可能
• 通気：濡れを防ぎ空気をクリーン側へ導く特許疎水性膜
• 熱管理：電気式ヒーター（迅速加温）または油圧式ヒーター（電気負荷なし）
• 低温保護：凍結膨張を吸収する特許EPDMフォーム補償部材
• 設計検証：用途に応じた膜と汚れ保持容量を専用試験で選定
• 対象エンジン：重機/オフハイウェイ機械向け；4.5L超エンジンへの搭載が想定
• 主な利点：SCRの始動性向上、堅牢な運転、整備間隔の最適化、供給ポンプ保護、汚染制御
