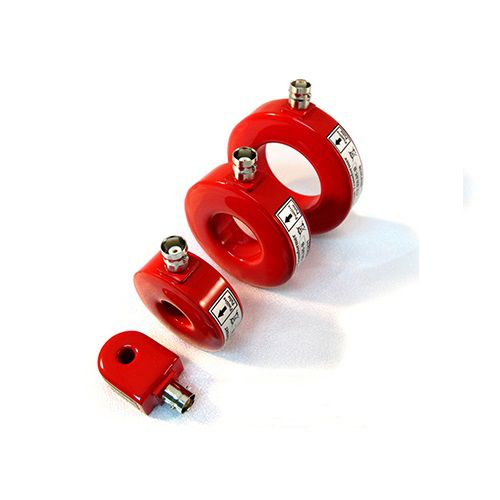

変流器 HFCT series
乾式高周波高精度

変流器
変流器
変流器
お気に入りに追加する
商品比較に追加する


特徴

タイプ
電流
構造
乾式
電気的特性
高周波
その他の特徴
高精度
一次電流

最大: 20,000 A

最少: 200 A

電力

3,000 W

1次電圧

最大: 5 V

最少: 0 V

詳細

高周波電流トランス(HFCT 500 MHzまでの周波数特性 - 20kAまでの測定範囲 Magnelabの高周波電流トランスは、単一または反復するバイポーラまたはユニポーラ・パルスを非接触・非破壊で高精度に測定できるように設計されています。さらに、固体のトロイドコアを使用しており、入力範囲はDC200~20,000アンペア、AC2~71アンペアです。開口部のサイズは1/4〜2インチです。また、電圧出力は0.025〜5.0V/Aです。また、連続波にも対応しています。 幅広い周波数特性 マイクロアンペアから20,000アンペアまでの電流を測定するAC電流センサです。また、0.5Hzから500MHzまでの広い周波数範囲で動作する広帯域CTを採用しています。ケースサイズは5種類あり、コネクタタイプはSMAまたはBNCから選択できます。 もう一つの高精度CTは、HT-300Mホール効果電流トランスデューサです。これは高速応答で、3kVの耐電圧を備えています。AC電流を測定するHFCTとは異なり、HT-300Mは300アンペアまでのDC電流を測定します。 高い感度 HFCTはカットオフ周波数が非常に高いため、高速のトランジェントを忠実に再現することができます。また、動作温度はマイナス20度からプラス120度まで対応しています。公称精度も0.5%と格段に向上しており、より広い帯域に対応しています。また、低輝度の信号測定に対する感度も5倍に向上しています。

---
