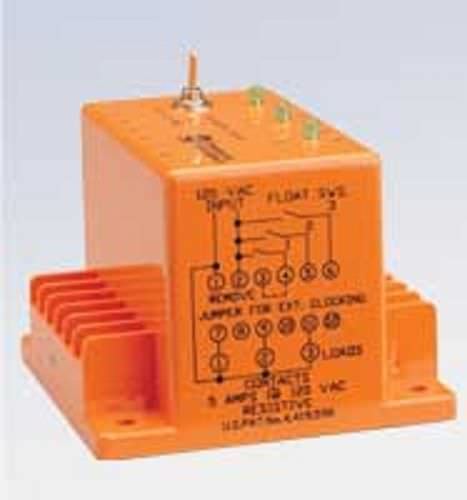

表面取り付け用電気機械式継電器 ARA-120-AME

交互

マーシュ・ベロフラム社のATC多様化エレクトロニクス事業部のARAシリーズ拡張型交互リレーは、順番に交互に使用する必要があり、将来的に追加の負荷設置を受け入れる能力を持つ複数の負荷設置での使用を想定して設計されています。 ARA-120-AME: ARA-120-AMEはデュプレクサ/トリプレクサ交流リレーです。セレクタスイッチがAの位置にある場合、この交番リレーは端子7と9の負荷を二重化します。スイッチがBの位置にある場合、この交番リレーは、端子7、9、11の3つの負荷を3重化します。自動交替の場合は、工場で取り付けられたジャンパーが端子3と4の間にあります。交流動作は、端子2と4の間の制御スイッチが開いたときに行われます。外部クロック交替の場合は、端子3と4の間に工場出荷時に取り付けられたジャンパーを外し、端子2と3の間に絶縁されたノーマルオープンスイッチを配置してください。この絶縁されたスイッチが閉じてから再び開くたびに、交互動作が発生します。 ARA-120-ANE: ARA-120-ANE は、トリプレクサ / クアドラプレクサ交互リレーです。セレクタスイッチが A の位置にあると、リレーは端子 7、8、9 の負荷間で三重化します。スイッチをBの位置にすると、交番リレーは端子7、8、9、10の負荷を4重化します。
