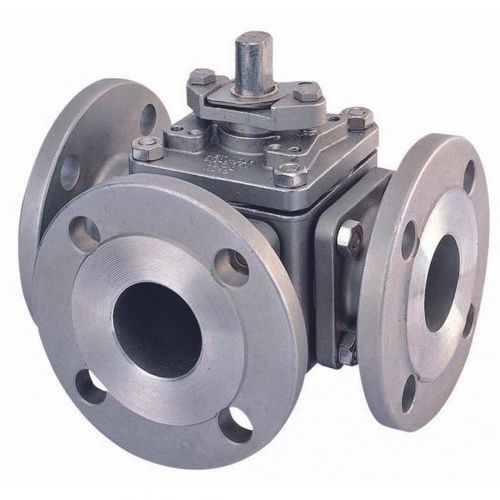

多目的用途用スイッチ バルブ V33 series

化学製品3方向4チャンネル

Overview
3方・4方・5方の構成で提供されるコンパクトな多ポートボールバルブ。複数の配管経路の切替・遮断に対応する設計で、CF8Mステンレス鋼製の本体と交換可能なポート配置により、プロセスの要件や配管規格に適合します。

Specifications
設計: 3/4/5方
ポート種別: 多ポート
サイズ範囲: 1/4"～2"
最高圧力: 最大1000 PSI
本体材質: CF8M（ステンレス鋼）
シート材質: PTFE / RTFE
接続: NPT, BSP, BSPT
使用温度範囲: -20°C～+180°C

Features

• 3方・4方・5方の各構成をラインナップ
• 複数のポート配置で流路をカスタマイズ可能
• コンパクトで省スペース設計
• 引抜き防止式ステムで安全なメンテナンスが可能
• クォータターン操作で素早い切替

Applications

• 複雑な流路の切替および分岐システム
• サンプリングマニホールドおよび採取システム
• 計装および制御盤
• プロセス自動化およびパイロットシステム
• 化学・石油化学プロセス

Technical specifications

• 設計: 3/4/5方
• ポート: 多ポート
• サイズ: 1/4"～2"
• 最大圧力: 1000 PSI
• 本体: CF8M（ステンレス鋼）
• シート: PTFE / RTFE
• 接続: NPT, BSP, BSPT
• 温度範囲: -20°C～+180°C
• ステム: 引抜き防止式
• 操作: クォータターン
