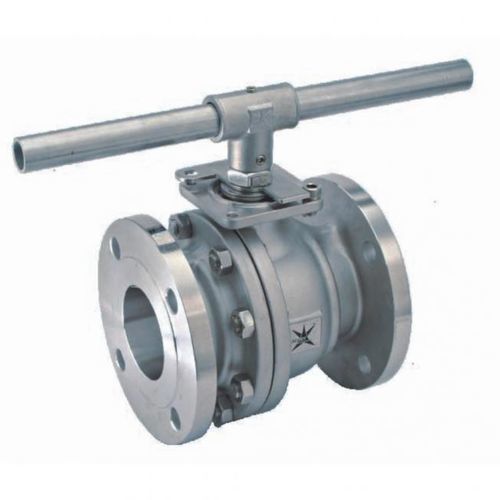

ボールバルブ V90

手動式フロー制御フランジ取り付け

概要
フルポート、分割ボディのフランジ接続ボールバルブ。プロセス産業向けに設計されています。弁は SealMax® トリプルシールの軸用パッキンシステムを採用しており、ライブロード（live-loaded）による保守低減と長寿命サイクルを実現します。API 607 第7版の耐火認証取得。ISO 5211 の取付パッドは全面加工されており、自動化が容易です。Mars Series 90D と部品互換があり、在庫コストを削減します。サイズは1/2\"～4\"、フランジ等級は ANSI Class 150、PN16、PN40 で提供されます。

仕様

• 設計：分割ボディ、フランジ接続
• ポート：フルポート
• サイズ範囲：1/2\"–4\"
• フランジ等級：ANSI Class 150、PN16、PN40
• 本体材料：CF8M、WCB
• ボール材料：CF8M
• シート：RPTFE
• ステム材料：SUS 316
• ステムパッキングシステム：SealMax® Triple-Sealing（ピラミッドステム、Oリング、Vリング／シェブロンパッキン）
• 取付：ISO 5211（全面加工）
• 導電防止装置：標準装備
• 耐火性：API 607 第7版認証
• 適合規格：ISO 10497 3rd Ed., TA-Luft, ISO 15848-1, RoHS

特徴

• API 607 第7版による耐火認証
• SealMax® トリプルシールにより高いシール信頼性
• アクチュエータ取り付けのための全面加工された ISO 5211 取付パッド
• 圧力補助シールを備えたフローティングボール設計
• キャビティ圧力を均衡させるためのステムスロットの逃し孔
• 本体シールの完全封入
• Series 90D と部品互換で保守部品管理を簡素化
• ブローアウト防止構造のステム
• ステム－ボール間およびステム－ボディ間の導電防止装置標準装備
• 精密流量制御のための V-Port 制御バリアントあり

用途

• プロセスの自動化・制御システム
• 石油・ガス、石油化学、化学プロセス
• 拡散性排出が重要なサービス（TA-Luft 準拠）
• 高真空から高圧までのシール用途
• 導電防止を要する危険箇所での使用
• V-Port 構成による流量調節用途

技術仕様

• シリーズ：Series 90
• 設計：分割ボディ、フランジ接続
• ポート：フルポート
• 対応サイズ：1/2\"～4\"
• フランジ等級：ANSI Class 150、PN16、PN40
• 本体材料：CF8M、WCB
• ボール材料：CF8M
• シート材料：RPTFE
• ステム材料：SUS 316
• ステムパッキング：SealMax® Triple-Sealing（ピラミッドステム、Oリング、Vリング／シェブロンパッキン）
• 取付パッド：ISO 5211（全面加工）
• 導電防止装置：標準
• 耐火性認証：API 607 第7版
• その他適合：ISO 10497 3rd Ed., TA-Luft, ISO 15848-1, RoHS
