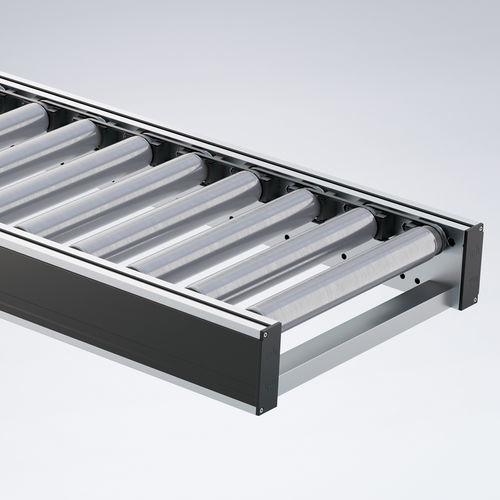

ローラーコンベヤー RBF 2000

駆動ローラカーブ状傾斜

概要
ローラーコンベヤ RBF 2000 は、標準モジュールを組み合わせて複雑なレイアウトや用途要件に対応できるモジュール式の搬送システムです。容器、箱、トレイなどを1点あたり最大55 kgまで搬送可能。直線（モーターローラー、ギアモータ、重力式）、カーブ、アライナー、投入/排出モジュール、90°トランスファー、マルチトランスファーユニットなどのモジュールを用意。アルマイト処理されたアルミニウムフレームプロファイルとフレーム内配線により、コンパクトで耐久性があり整理された設置が可能で、mkモジュラーシステムへ統合できます。

主要な機能原理

• ゾーン駆動の24Vモーターローラーによりゼロプレッシャー蓄積（ZPA）を実現：搬送経路をゾーン分割し各ゾーンを個別駆動して各ゾーンに1個のみ存在するよう制御。次ゾーンが占有されると前のゾーンは自動で停止します。
• 動力伝達：モーターローラーはポリVベルトまたはVリブベルト経由で追加ローラーを駆動します。
• ギアドローラーコンベヤ：ギアモータがプーリー等を介してローラーを駆動し、長距離搬送を経済的に実現します。
• 重力ローラーコンベヤ：非駆動搬送で重力や手動供給に使用；ブレーキローラーは要望により対応可能。

モジュールと機能

• 直線部：駆動（モーターローラー）、ギアド、重力式；セグメント長最大6000 mm（接続により総延長は無制限）。
• カーブモジュール（45°/90°）：円錐形ローラー（スチールローラー上の樹脂コーン）により方向変更時の姿勢保持；カーブは長さ、負荷、速度により1台以上のモーターローラーで駆動可能。
• アライメントローラーコンベヤ：駆動ローラーを傾斜させ製品を側方に移動し側方ガイドへ寄せて加工前に位置合わせを行う、または有効幅を狭める。
• 45°投入/排出モジュール：ロールを段差配置し搬送流の合流や分岐を可能にする（2本のコンベヤを合流、またはマルチトランスファーで分岐）。
• マルチトランスファーモジュール：全方向ローラーを直交配置し、方向保持したまま45°で排出、または90°で一時停止して向きを変える；位置合わせ、回転、Uターン等の構成は要望により対応。
• 90°トランスファーモジュール：流れに対して直角方向へ製品を転送し向きを変える；75 mmピッチのモーターローラーコンベヤ（ZPA）内に組み込み可能；L/T/十字などの配置やベルトガイドはコンベヤ幅と製品底面寸法に合わせ調整。

設計と構造

• コンベヤフレーム：通し孔のある2本のアルマイトアルミプロファイル；上部はスプリング式ローラー軸用の六角孔、下部は横梁や付属品用の丸穴を備える。
• フレームプロファイル内の配線路により配線を隠蔽し、整然とした電気配線とセンサ／制御の統合を容易にします。

付属品

• 直線、カーブ、傾斜部用スタンド。
• 固定または調整可能なサイドレール。
• 検出用ライトカーテン（固定または調整可能）。
• センサケーブルや追加アクセサリ用のケーブル導入口とガイド；ブレーキローラーは要望により対応。

利点

• 標準化モジュールにより複雑なルート設計を実現可能。
• 耐久性が高くメンテナンス性に優れ、連続稼働に適する設計。
• 高効率で高性能な駆動オプションと分散制御の選択肢。
• 配線隠蔽など設計上の工夫により電気設置や保守が容易。
• 将来の要件変化に柔軟に拡張・適応可能。

仕様 / 技術仕様

• 幅（標準）：320、400、420、500、620、700 mm（他の幅は要望により対応）。
• セグメント長：最大6000 mm；セグメントを接続することで総延長は無制限。
• 総荷重：最大400 kg（搬送物1点当たり最大55 kg；他仕様は要望により対応）。
• 速度：最大100 m/min。
• ローラー：直径 Ø 50 mm（RBF 2000 の標準）。
• 利用可能モジュール：直線（駆動/重力）、カーブ、アライナー、投入/排出、90°トランスファー、マルチトランスファー。
• 駆動オプション：ゾーン駆動24 Vモーターローラー（ZPA）、ギアモータ、ポリVまたはVリブベルトによるローラー伝動。
• カーブ設計：方向変化時の製品姿勢を維持するための円錐ローラー（スチールローラー上の樹脂コーン）。
