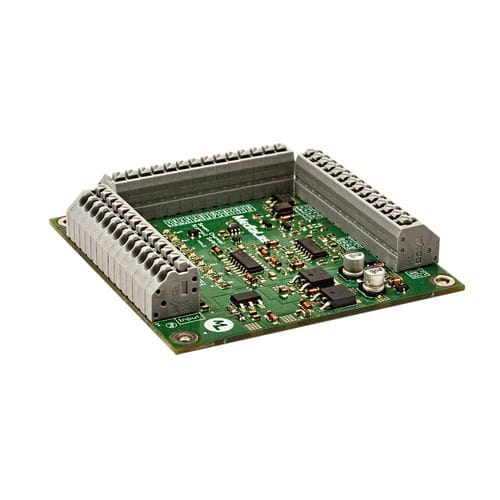

レーザー用制御機 SafeGuard Pro

60825-1に準拠したスキャンフェイルセーフティーボード "SafeGuard Pro" セーフガード・プロは、XYガルボユニットの故障にも対応しており、レーザーの安全性を可能な限り迅速に回復します。このボードは、フィードバック信号が利用可能なあらゆるガルボシステムに組み込むことができます。 偏向システムは故障時に静止したレーザー光を発することがあるため、レーザー装置のレーザークラスを上げないためには、すべてのレーザーを自動的にオフにするか、ブランクにする必要があります。そのためには、ガルボドライバーが発するフィードバック信号を拾い、読み取る必要があります。静止しているガルボ軸が検出された場合、約20msの待ち時間の間にすべての変調ラインがオフになり、それによってレーザー放射がゼロになります。レーザーに変調ラインがない場合は、シャッター出力を介して機械的なビームスイッチを設定し、レーザービームを遮断することができます。このように、どちらの場合もEN 60825-1を満たしています。 変調出力は有効です。これは、電源に障害が発生した場合、レーザーが自動的にオフになることを意味します。 整備のために、安全機能を停止させる「オーバーライド」入力が利用できます。さらに、端子台には「インターロック」入力があり、緊急停止スイッチを組み込むなど、リモートコントロールに使用することができます。この入力がオープンのままだと、レーザー出力はオフになります。入力がブリッジされている場合は、変調信号が承認されます。
