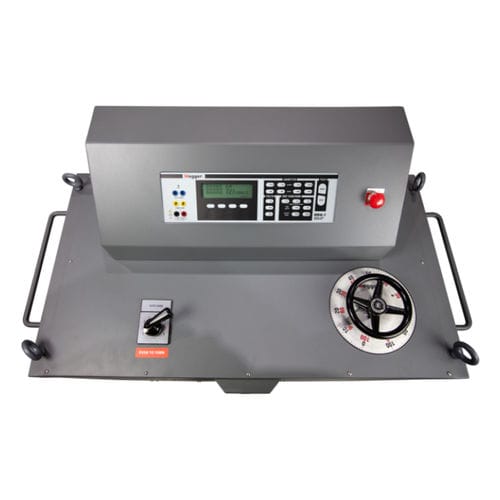

遮断器用試験機器 DDA series

電流電圧自動

- DDA-1型デジタルデータ収集計測制御システム - 大電流出力：モデルDDA-6000は60 000 A、モデルDDA-3000は35 000 A - デジタル信号処理（DSP）技術 - 可変パルス時間および発射角出力電流制御 - NEMA AB-4試験ガイドライン準拠 DDA-3000およびDDA-6000ユニバーサル・サーキット・ブレーカ・テストセットは、サーマル、磁気、またはソリッドステート・トリップ装置を備えた低電圧電源およびモールド・ケース・サーキット・ブレーカの試験専用に設計されています。ユニバーサルアプリケーションであるこのテストセットは、事実上すべての低電圧、モールドケース、メタルクラッドの直動式ACサーキットブレーカをテストでき、NEMA AB-4テストガイドラインに完全に準拠しています。 独自のトランスと回路設計により、非常にコンパクトなサイズで大容量のテストセットを実現しました。高度なデジタル制御と計装により、正確な試験能力が得られます。このテストセットは、変流器の比率の検証や、高圧ブレーカとそれに関連する保護リレーのヒートランまたは一次注入試験の実施など、その他の大電流アプリケーションにも使用できます。 DDA-3000とDDA-6000は、過負荷または故障状態をシミュレートして試験を実行します。各試験セットは、直動式サーキットブレーカを正確、効率的、かつ安全に試験するために必要なすべての制御回路と計測器を内蔵し、可変の大電流出力を提供する統合試験システムです。すべてのDDA-3000およびDDA-6000テストセットの機能、計装、動作特性は同一です。ユニット間の仕様の変更は、サイズ、重量、最大出力電流容量のみです：
