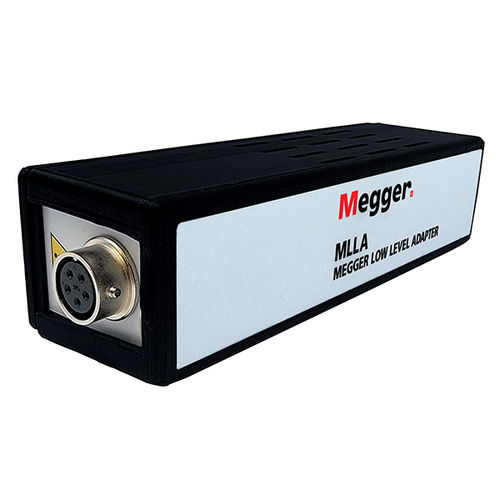

低域フィルタ回路 MLLA

MLLAメガー低レベルアダプターは、メガーSMRTシリーズおよびFREJA 500シリーズテストセットの電圧/電流発生器の最新バージョンからの低レベル出力をフィルタリングするように設計されています。ロゴスキー・モードでは、電流チャンネルは電流源からミリボルト源に変換されます。これにより、電流チャンネルはロゴスキーコイルからの低レベル電圧源をシミュレートすることができ、MLLAはこれらの低レベル出力をフィルタリングすることができます。 ロゴスキー出力には、2、10、および 40 V の 3 つのレンジがあります。低電圧モードでは、電圧チャネルは高分解能と高精度で 0 ～ 2 V を提供します。ロゴスキーコイルやCVTのような非従来型の変流器（CT）や変圧器（VT）からの低電圧信号を使用するリレーのテストには、最新バージョンのSMRTおよびFREJAリレー・テスト・セットで使用可能な低レベル出力を使用してください。
