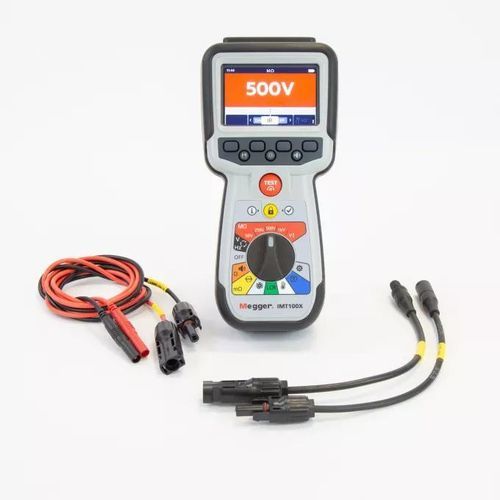

多機能試験機 IMT100

絶縁連続性電動式

概要
IMT100シリーズ（IMT100 / IMT100X）は、低抵抗（DLRO）、導通、絶縁抵抗測定を1台で行える携帯型の産業用多機能テスターです。屋上のPV作業や産業現場向けに設計され、2/3/4端子法に対応し、筐体はIP54保護等級です。IMT100XはBluetooth Low Energy（BLE）を備え、CertSuite Assetへの安全なライブ送信が可能です。

主な機能

• 1台3役：低抵抗（DLRO）、導通、絶縁抵抗測定。
• 絶縁抵抗は最大200 GΩ、分解能0.1 kΩ。
• 通電回路の高速検出と試験阻止機能により、通電状態や相間接続時の損傷を防止。
• 直感的な操作を可能にするフルカラ―グラフィック表示と合否判定機能。
• 屋上や現場作業向けの堅牢なIP54設計。産業用キャリングケース付属。
• 最大256件の試験を内部保存し、USBでエクスポート可能。

接続試験（IMT100X）
IMT100XはBLE接続により、測定結果の安全なワイヤレス送信とCertSuite Assetとの連携を実現します。接続機能の例：

• 測定中の結果をライブでストリーミング。
• サイト、ストリング、資産ごとに結果を整理し、テンプレートで反復試験を簡素化。
• CertSuite Assetのモバイルアプリまたはウェブアカウントで結果を参照。
• セキュアなケーブルレスBluetooth通信。CertSuite Asset Lite標準付属、フル機能へのアップグレード可。

電源とバッテリ

• 6本のNiMH充電池とAC充電器キットを同梱（充電あたり絶縁試験または導通試験が1200回以上）。
• 必要に応じて6本の1.5 Vアルカリ（AA）、1.5 Vリチウム（LiFeS2）または1.2 V NiMH電池が使用可能。

試験機能とレンジ

• 絶縁試験：試験電圧50 V、250 V、500 V、1 kVおよび可変電圧。
• ガード端子による漏れ電流検出（分解能0.1 μA）で測定誤差を低減。
• 絶縁モード：IR、PI（1–10分）、DAR（例：30 s / 60 s）、タイムドテストT(s) 1–10分、3P三相試験。
• 導通：試験電流20 mAまたは200 mA、単方向/両方向/三相モード。
• DLRO（低抵抗）：200 mA試験電流のmΩレンジ、手動/自動、単/双方向、三相DLRO。
• 温度測定と温度補償；付属熱電対はデフォルトでタイプT（J/Kに設定可能）。

付属品とリード
PVコネクタ、リモートプローブ、絶縁用リードセット、DLRO用ケルビン・クリップ/プローブ、温度プローブ等を含む着脱式テストリードのフルセットを同梱します。

安全性、規格および用途

• IEC 61010、EMC IEC 61326に準拠。必要なアクセサリ使用時にIEC 62446（PV）適用範囲を満たします。
• ハイブリッド/電気自動車試験向けのUN ECE R100に準拠（EVコンポーネント試験に対応）。
• CAT III 600 V、標高3000 mまで、システム電圧1000 V AC/DCまで使用可能。
• PV設備、産業の試運転・保守・検査に適合。

ファームウェア、更新と保存
ファームウェアはUSB経由でユーザーが更新可能。更新パッケージがある場合は電源投入時に自動更新が行われることがあります。保存データはUSBでエクスポート可能。ファームウェア／GUI／測定バージョンは更新パッケージに記載されます。

診断とトラブルシューティング
接続途絶、エクスポート失敗、ヒューズ障害、低電池/充電エラー、電圧検出による試験ロックアウトなど、一般的な故障条件について画面警告とヘルプを提供します。多くのモードでのハードロックアウトは20 Vに設定されていますが、絶縁試験のロックアウトは20 V、30 V、50 V、75 Vから選択可能です。

ドキュメントとサポート資料
製品にはデータシートとユーザーガイドが添付されています。追加の技術資料およびサポートは製品ドキュメントおよびオンラインで入手可能です。

技術仕様

• モデル群：IMT100 / IMT100X
• 絶縁抵抗範囲：最大200 GΩ（分解能0.1 kΩ）
• 絶縁試験電圧：50 V、250 V、500 V、1 kV；可変選択可能
• ガード漏れ検出分解能：0.1 μA
• 導通試験電流：20 mA、200 mA
• DLRO試験電流：200 mA（mΩレンジ）
• 絶縁モード：IR、PI、DAR、T(s)、3P
• 温度補償：付属熱電対タイプT（J/Kに設定可能）
• 保存：最大256テスト、USBでエクスポート可能
• 接続性：Bluetooth Low Energy（IMT100Xのみ）
• 電源：6 × NiMH 充電式セル（付属）；AA / LiFeS2との互換性
• 保護等級：IP54
• 規格：IEC 61010、EMC IEC 61326、IEC 62446（アクセサリ使用時のPV適用）、UN ECE R100
• 使用電圧：最大1000 V AC/DC；CAT III 600 V、3000 mまで
• 付属品：着脱式テストリード、ケルビンクリップ/プローブ、PVコネクタ、リモートプローブ、温度プローブ、キャリングケース
