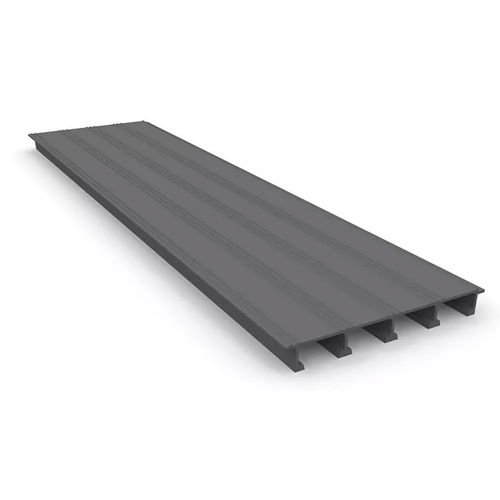

アルミニウム合金建築用プロファイル

アルミニウムフラット床と階段用

製品情報

• 用途：タンカー、冷凍トレーラー、トラックの床材および通路
• 公共・商用車両の可動プラットフォーム
• 沿岸地域、桟橋、製油所、食品産業、硫黄産業での設置

技術データ

• 材料：プロファイル状アルミニウム、合金 AIMg3（6060F22）
• タイプ：Type 1 高さ = 20 mm；Type 2 高さ = 25 mm
• 表面仕様：スムース（平滑）または穴あき（穴 80 x 15 mm、ピッチ 110 mm）
• 標準プロファイル長：8000 mm または工場で寸法に合わせて組立て
• 均等分布荷重（UDL）に対する有効幅を表示

寸法
Type 1 h = 20 mm — 最大 800 mm
Type 2 h = 25 mm — 最大 1,200 mm

荷重 / 面積当たり質量
Type | スムース | 穴あき
1 h = 20 mm | 11 kg/m2 | 10 kg/m2
2 h = 25 mm | 16 kg/m2 | 15 kg/m2

付属品

• BPR ボルト接続：特殊ねじ M8 x 20、ワッシャー、自己締結ナット付

特性 / 技術仕様

• 産業用床材向けプロファイルアルミニウム
• 通路、プラットフォーム、車両デッキに適した寸法
• 寸法指定での切断または工場組立の供給が可能
• フランス製
