溶融亜鉛メッキ鋼製グレーチング

アルミニウムステンレススチール製フィン付き

製品情報

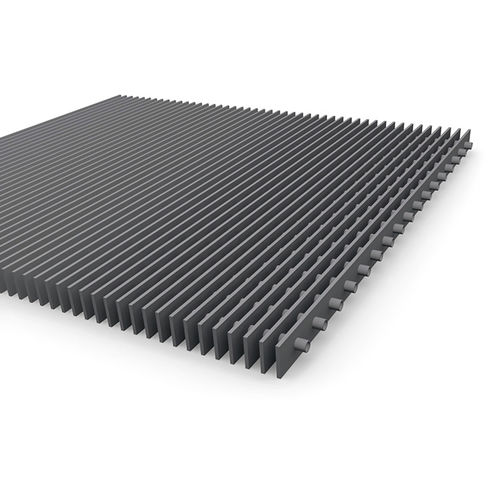

MEISERのフィン付きグレーチングは、従来の横桟（フィルバー）を支持バーの中央に挿入したパイプで代替する構造です。この構成は洗練された意匠を生み、屋内の換気カバーや意匠性を求めるグレーチングに適しています。視覚的な明快さを保つため、通常は周囲枠なしで供給されます。構造上、非常に大きなスパンには不向きで、支持材・横材の標準製作長さは通常≤1,200 mmです。

技術仕様
一般的なメッシュ間隔
支持バー | 横バー
18,50 | 50 | 100 | 150 | 200 | 250 | 300

標準支持バー断面
支持バー 3 mm
25/3
30/3
35/3
40/3
45/3
50/3

付属品 / 固定クリップ

• 溶接取り付け用穴あきプレート：顧客仕様に従って溶接された穴あきプレートを供給。固定ねじは顧客手配。
• Hiltiクランプ：サドル上部クリップと下部パーツで構成。振動耐性が高く、1人での取り扱いが容易で施工時間を短縮。
• クランプB：サドル上部クリップ、下部クランプ、M8x60 六角ボルト、M8 角ナットで構成。
• クランプB 10：サドル上部クリップ、六角穴付ボルト、下部クリップ、ナットで構成。

特長 / 仕様

• 製品種別：フィン付きグレーチング（支持バーに中央挿入されたパイプが横桟機能を代替）。
• 主な用途：屋内換気カバー、意匠性が求められる建築用途。
• 材質：アルミニウム、ステンレス、溶融亜鉛めっき鋼。
• 設計上の注意：視覚的なクリアさを保つため通常は枠なしで供給。
• 制約：大きなスパンには不適；支持・横材の標準長さは通常≤1,200 mm。
• カスタマイズ：特殊な支持バー断面や異なるパイプ径により個別対応可能。
• 上記のメッシュ/プロファイルは仕様決定および見積りの参考となります。
