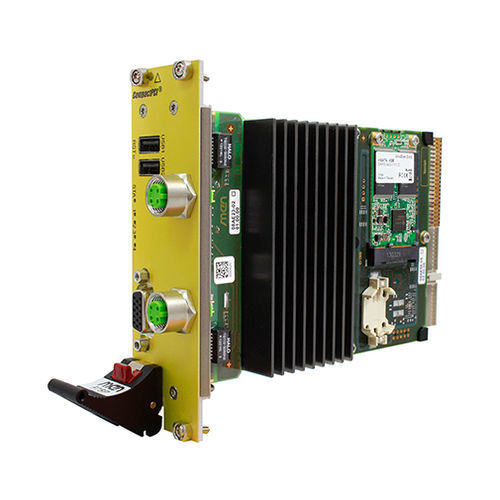

PICMGシングルボードコンピュータ F75P

x86Intel Atom E6x0T シリーズSATA

F75Pは、3つのCPUを1枚の3U CompactPCI PlusIOカードに搭載した機能安全搭載のCOTS安全コンピュータです。Intel Atom E6xx（「E600」）の性能を二重の冗長性で極めてコンパクトにし、主に鉄道アプリケーションをターゲットにしています。独立したDDR2 RAMとフラッシュを備えた2つの独立したコントロール・プロセッサー（CP）と監視構造が安全性を提供します：SIL 3 / SIL 4の場合：F75P上で動作する冗長ソフトウェアと、例えば2つのCP上のソフトウェア・インスタンスが出力を比較します。このようにして、ボードはフェイル・サイレント・サブシステムとなり、致命的な障害が発生した場合にシャットダウンすることができます。 SIL 2まで：2つのCPのうち1つだけを使用するか、または異なるアプリケーション用に両方のCPを独立して使用する。このようにして、各CPでSIL 2までの1oo1D安全アプリケーションを実現することができます。 そのI/Oプロセッサ（IOP）は、DDR2 RAM、フロントおよびリアI/Oを含む、古典的なCompactPCI CPUボードのように構築されています。フロント・コネクターには、VGA、2つのUSB 2.0、2つの100-Mbitイーサネット・チャンネルがあります。背面には、USB 2.0×4、高速イーサネット×2、3GビットSATA×1、PCI Express x1×1が搭載されています。これらのインターフェイスは、CompactPCI PlusIO（PICMG 2.30）の標準ピンアウトに準拠しています。オンボードのmSATAスロットは、スケーラブルで堅牢な大容量ストレージを実現します。IOPのインテリジェント・ボード管理コントローラは、リセット、過電圧、低電圧などのイベントを不揮発性FRAMに記録します。 コントロール（CP）とI/Oプロセッサ（IOP）は、FPGAが提供する内部リンクを介して通信します。CP は、QNX Neutrino RTOS Safe Kernel などの決定論的リアルタイム オペレーティング システムを実行するように設計されています。両方のカーネルにダイバーシタリー・ソフトウェアを実装することも可能です。
