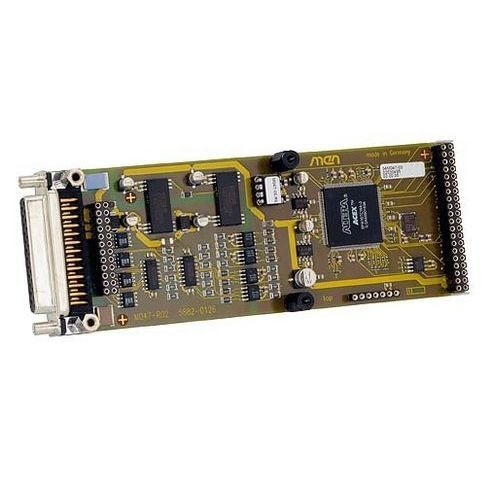

シリアル入出カード M47

4チャンネルCPCIVME

メザニンカードM47は、光学的に絶縁されたSSI出力に最大4個のセンサーを接続するためのシリアル同期インターフェースMモジュールです。シリアル同期インターフェースは、ロータリエンコーダのような多くの種類のセンサに一般的に使用されています。センサーへの接続は、送信クロックと受信データ信号の2つの信号によって行われます。 すべての通信と信号のデコードはFPGAで行われる。グレーとバイナリーのデコード、ボーレート、ワード長は、各チャンネルごとにプログラム可能です。現在値はDPRからいつでも読み出すことができます。 さらに、M47は改行検出機能を備えています。 M47はMモジュールANSIメザニン規格に基づいています。CPCI、VME、スタンドアロンSBCなど、どのようなタイプのバスシステムでもI/Oエクステンションとして使用できます。3U、6Uおよびその他のフォーマットの適切なM-Moduleキャリアカードは、duagonまたは他のメーカーから入手可能です。 特徴 4チャンネル32ビットSSI シリアル同期インターフェース RS422Aインターフェース 自動通信 RAMライクなダブル・バッファ・ユーザー・インターフェース 各チャンネルのグレー/バイナリデコーディング 改行検出 絶対値データ入力 外部ボーレート可能 各チャンネル光絶縁 -40 °C ～ +85 °C バージョン
