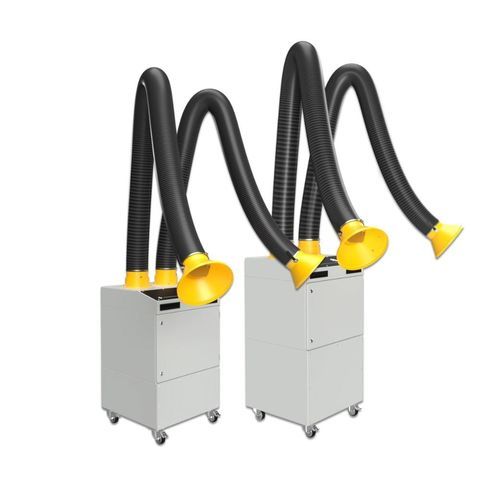

移動式吸煙機 BXWM5

溶接用カートリッジ式マルチ吸引アーム付き

製品概要
Boxair Welding Mobileは、主に溶接作業で発生する粉じんや溶接煙を除去するためのモバイルろ過装置です。EconまたはOskarの160シリーズ吸引アームを使用して、発生源での局所捕集を行います。BXWM5のフィルター構成は金属プレフィルターと交換可能なコンパクトメインカートリッジで構成されています。改良されたBoxair BXWMラインは、アルマイト処理されたアルミパネル、フィルター汚れの確認用圧力計、IP66対応ボタンを備えています。

用途に応じたモデル

• ECモーターオプション：省エネルギー、正確な回転数制御、低騒音運転
• 誘導モーターオプション：高出力で信頼性の高い堅牢な構成

用途

• 連続運転を必要としない断続的な溶接作業
• 腐食性または化学的に攻撃性のある物質を除く、小〜中程度の乾性大気汚染物質の捕集

構造

• 圧力計、IP66ボタン、産業用スイッチを備えたアルマイトアルミパネル
• 金属プレフィルターと高効率の交換式コンパクトメインカートリッジ
• 二段階ろ過
• カートリッジへの簡単アクセスと汚れ表示
• 溶接鋼板の粉体塗装ハウジング、丸みを帯びたドア
• Econ 160またはOskar 160の自立型吸引アームと連携可能

推奨 ECON 160 シリーズ 自立型アーム

• 2 x E1620P – 101534
• 2 x E1630P – 101536

Boxair BXWM5 パラメータ
Feature | Performance Classic Drive | Performance Smart Drive | Comfort Smart Drive
air flow unit | aluminum impeller with induction motor | aluminum impeller with EC motor | composite impeller with EC motor
air flow max | 1400 m³/h | 1400 m³/h | 1300 m³/h
power supply | 3~400V | 1~220-277V | 1~200-277V
power | 1,1 kW | 1,1 kW | 0,78 kW
noise level | 74 dB(A) | 74 dB(A) | 70 dB(A)
Drawing No | 105085-00 | 105085-00 | 105705-00

技術仕様

• 製品種別：溶接煙、スモーク、乾性粉じん用のモバイルカセット式ろ過ユニット
• ろ過方式：金属プレフィルター + 交換可能なコンパクトメインカートリッジ（二段階ろ過）
• 対応吸引アーム：Econ 160シリーズまたはOskar 160シリーズの自立型アーム
• 制御・監視：圧力計、IP66ボタン、産業用スイッチを備えたアルマイトアルミパネル
• ハウジング：溶接鋼板、粉体塗装、丸みを帯びたドア
• アクセス：フィルターカートリッジへの容易なアクセス；汚れ表示装置
• 駆動方式：ECモーターまたは誘導モーター
• 風量（最大）：駆動方式により最大1400 m³/h
• 電源バリエーション：3~400V | 50Hz（classic）；1~220-277V | 50Hz（smart）；1~200-277V | 50Hz（comfort）
• 消費電力：1,1 kW（Performance Classic/Smart）または0,78 kW（Comfort Smart）
• 騒音レベル：74 dB(A)（Performance）または70 dB(A)（Comfort）
• 関連図面番号：105085-00、105705-00
• 推奨アーム構成例：2 x E1620P（101534）、2 x E1630P（101536）
