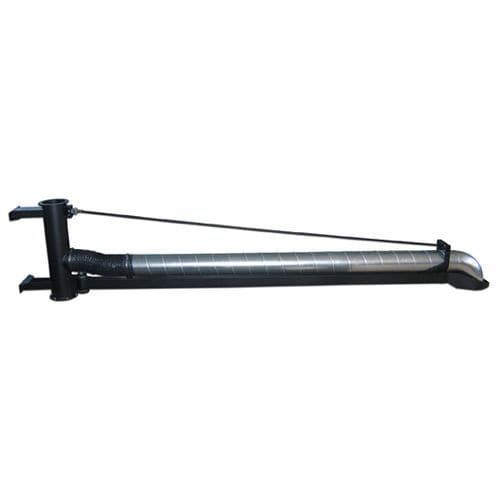

壁取り付け式ジブクレーン Extension boom 200

関節付き連結アーム付溶接用

製品概要 オスカー社のスイング式延長ブームは、自立式アームや、ホースリール、フレキシブルホースドロップなどの排気製品のリーチを拡大するために設計されています。 この延長ブームは、壁や取り付けポイントから離れた場所への到達を可能にします。また、フィーダーや下吊り式ホース、ケーブルなどの物品を支えるのにも使用できます。ブームの壁面取り付けブラケットの上部および下部出口には、ファンやダクトを接続できるようになっています。 延長ブームは、頑丈なヒンジに溶接された厚肉の角形鋼管で製造されています。標準仕様として、すべてのユニットにはオスカー製排煙アームを取り付けるための吸気ブラケットが付属しています。ダブルピボット式の延長ブームは中央のヒンジで分割されており、これによりユーザーは延長ブームの下側へ手を伸ばしたり、角を曲がった先へ簡単に到達したりすることができます。 ブームダクト内部には機構が一切ないため、圧力損失を最小限に抑え、低騒音を実現しています。すべての調整機構はブームの外側に設計されています。オスカーの延長ブームは、卓越した信頼性と長寿命を誇るヘビーデューティー製品です。 代表的な用途

• 溶接
• 研削
• 研磨
• 包装
• 切断
• 自動車排ガス
• オイルミストおよび煙
• 標準耐熱温度：最大80°C
• 推奨風量範囲 1400～2100 m³/h

標準構造

• 支持ビーム上の亜鉛メッキスパイロチューブ
• 金属製カウンターサポートロッドと160シリーズ排気アーム用インレットソケットを備えた、高耐久性鋼製クローズドプロファイル支持ビーム
• すべての支持部および調整部は外部に配置
• 上部または下部排出口を備えた溶接鋼製ブーム取り付けブラケット
• 摩擦ディスク付き剛性ベアリング
• 黒色PVC製フレキシブルホース（耐熱温度最大80°C）

利用可能な構成／詳細

• シングルピボット式延長ブーム — リーチバリエーション： 1 m (3 ft)、2 m (6 ft)、3 m (10 ft)、4 m (14 ft)、5 m (17 ft)、6 m (20 ft)
• ダブルピボット式伸縮ブーム — リーチバリエーション： 1 m (3 ft)、2 m (6 ft)、3 m (10 ft)、4 m (14 ft)、5 m (17 ft)、6 m (20 ft)

特性／技術仕様

• モデルファミリー：エクステンションブーム 200
• 材質：厚肉角形鋼管、溶接鋼製取り付けブラケット
• 取り付け：ファンまたはダクト接続用の上部および下部排出口を備えた壁面取り付けブラケット
• 吸気口：Oskar 排煙アームを取り付けるための吸気口ブラケット； 160シリーズ排気アーム用吸気ソケット
• ピボットタイプ：シングルピボットおよびダブルピボット（ダブルピボットは中央ヒンジ式）
• リーチオプション：バリエーションにより1 m～6 m
• 耐熱温度（標準）： 最大80°C（ホースおよび指定された部品）
• 推奨風量範囲：1400～2100 m³/h
• 設計上の特徴：ブームダクト内部に機構なし（低圧力損失、低騒音）； すべての調整は外部で行える；位置決め用の摩擦ディスク付き剛性ベアリング
• 付属品／用途：フィーダー、アンダースラングホース、ケーブルの支持が可能；自立式アーム、ホースリール、フレキシブルホースドロップと互換性あり
