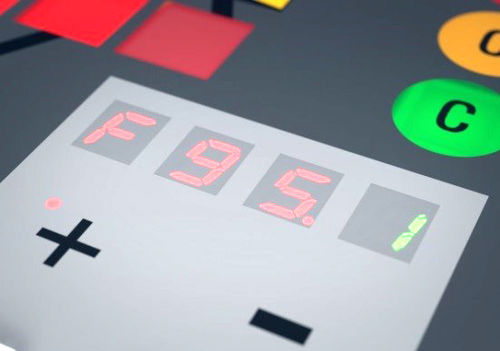

7セグメントディスプレイ

LEDカラー3桁

7セグメント・ディスプレイは、古典的で低コストのディスプレイ・エレメントであり、キーパッドなどの他の異なる入出力エレメントと組み合わせて相互作用する。 通常、個々の部品間の機械的な高さの違いを補正する必要がある。SMD技術による組み立てでは、PCBエッジの高さの違いを補正するために、現在、DILソケットか精巧なサンドイッチ基板が使用されている。 MENTORの特許取得済み7セグメントディスプレイは、4.5mmから最大17mmまでの無段階の高さ調整により、この問題を解決します。高さは4.5mmから最大17mmまで無段階で変更可能で、ツールチェンジアクションを使用して、お客様の仕様に合わせて個別に製造されます。このカスタマイズされた7セグメントディスプレイは、どのような設計仕様にも対応できるため、従来のソリューションとは一線を画しています。 利点：低コストでより効率的な設置工程と、貴重な時間の節約。 従来の7セグメントディスプレイとは異なり、MENTORの7セグメントディスプレイにはLEDが内蔵されていません。これは、ディスプレイの色を自由に選択できることを意味します。 設置工程では、まずPCBに0603デザインのSMDチップLEDを選択し、次に7セグメントディスプレイを取り付けます。 低消費電流が必要な場合は、低電流LEDを使用することもできます。7セグメント・ディスプレイは2コンポーネント方式で製造され、不透明筐体はマルチチャンバー技術に基づき、セグメント・インジケータとして透明ライトガイドが使用されています。異なる数字列を表示するため、個々のディスプレイをシームレスに隣り合わせに並べることができる。
