モジュールコンデンサ FischerLink™

低インダクタンス

製品概要
SiC DCリンク向けの低インダクタンス コンデンサ–バスバー接続。FischerLink™ は、レーザー溶接により製造されたコンデンサとバスバーのサブアセンブリで、DCリンクの性能向上と実装面積の削減を目的としています。

最適化されたコンパクト設計

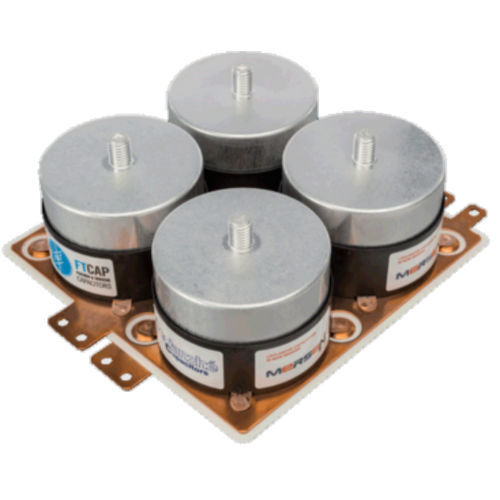

Mersen FischerLink™ 2.0 は、工場で設計・組立てされたコンデンサとバスバーのサブアセンブリです。従来はコンデンサとバスバーをネジやはんだで接続しており、これがサブアセンブリのインダクタンス増加の原因となる場合があります。FischerLink™ 2.0 はコンデンサ端子をバスバーにレーザー溶接することで、電気的性能を改善し実装面積を削減します。

レーザー溶接の利点
端子のレーザー溶接は、従来のネジ接続やはんだ付けと比較して複数の利点を提供します：インダクタンスの低減、実効容量の増加、および体積当たりの容量向上（最大+20%）。Mersen による組立てのため、すべてのユニットは出荷前に100%検査され、品質の可視化と統合リスクの低減が図られます。コンデンサとバスバーを単一の品番で供給することで、調達・事務の負担も軽減します。

設計性能の比較
従来のネジ/はんだ取り付けのコンデンサ–バスバーアセンブリと、レーザー溶接による FischerLink™ サブアセンブリを比較する図例を掲載し、インダクタンス低減とコンパクトなレイアウトを示します。

資料
パンフレット / フライヤー：FLY-Mersen-FischerLink-Laser-Welded-Capacitor-and-Bus-Bar-Sub-Assembly (PDF)。

特性 / 技術仕様

• 型番：FischerLink™ 2.0
• 接続方法：コンデンサ端子をバスバーにレーザー溶接
• 用途：SiC DCリンク向け低インダクタンス コンデンサ–バスバーサブアセンブリ
• 主な利点：インダクタンス低減、容量増加
• 体積当たりの容量：従来の取り付け方法と比べ最大+20 %
• 品質：出荷前に全数（100%）検査
• 統合：コンデンサとバスバーを単一品番で供給し、事務負担と設置面積を削減
• 置換：コンデンサ端子の従来のネジ接続やはんだ付け
