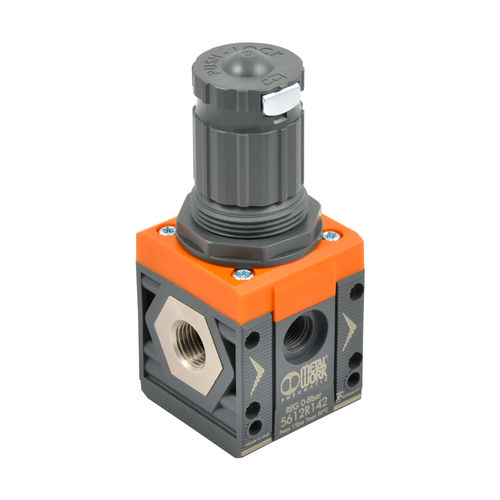

圧縮空気用圧力調整器 REG SY

メンブレン一段空気圧式

Syntesie圧力レギュレーターはローリングダイアフラムの原理に基づいており、フラットダイアフラムを使用したシステムに比べて多くの利点があります： - ストロークが増加し、バルブの開口部が広くなるため、流量が増加します。 - 動摩擦とピックアップ摩擦が減少するため、応答が速く、感度が向上します。 - 流量が変化しても、供給圧力が変化しても、設定圧力を維持する精度が高い。 レギュレーターには、上流圧力が変化しても設定圧力をほぼ一定に保つ補正システムが組み込まれています。 これは主に、空気圧でバランスされたバルブの設計によって達成されます。 下流側の圧力がしきい値以上に上昇すると、最大値以下に下がるまで空気が排出されます（リリーフバルブ）。 上流側の圧力がゼロになると、特別な装置によって下流側の圧力が急速に解放されます。つまり、レギュレーターはバルブとシリンダーの間に設置することができ、圧力が調整されたシリンダーに向かって空気を流したり、リリーフ中にバルブに向かって空気を戻したりすることができます。 ノブはプッシュロッド式で、圧力を設定した後、ノブを押すとロックされます。この位置でプレートを引き出し、サイズ 1 の場合は 2 つのパドロック、サイズ 2 の場合は 3 つのポッドロックを取り付けて、いたずらされるのを防ぐことができます。フロントとボックにはポート（サイズ1は1/8*、サイズ2は1/4'）があり、圧力計、圧力スイッチ、または追加の調整空気取り入れ口として使用できます。
