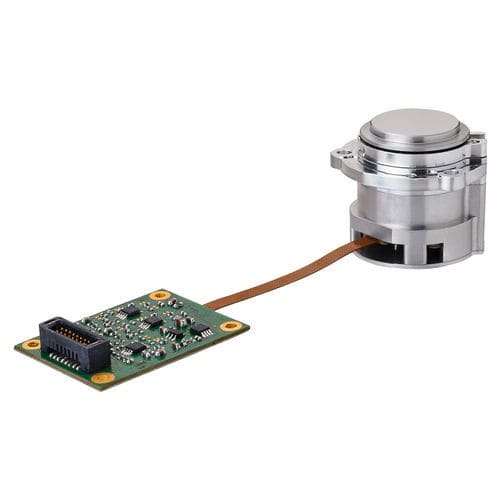

チップ-チルト高速ステアリングミラー FSM3000

円形フラットアルミニウム製

Micro-Epsilonの高速ステアリングミラー（FSM）は、光やレーザービームを正確に偏向させるために使用される小型の傾斜ミラーです。FSM3000モデルは、優れた精度と最大のダイナミズムを兼ね備えています。これらは統合が容易で非常に頑丈であるため、宇宙での衛星通信などに使用されています。強力なボイスコイルアクチュエータと高解像度の組み込みコイル渦電流センサーにより、超精密な動きと広い傾斜角度が可能です。優れたミラー品質のおかげで、FSMは最も厳しい光学基準を満たしています。大量生産に最適化されており、産業、光学、航空宇宙および防衛のアプリケーションに理想的です。 - ±1.5°の大きな傾斜角度 - 最大1.5 kHzの優れた制御動作を持つ高いダイナミズム - 高反射率で光学損失を低減する大きな精密ミラー（Ø 20 mm） - 高解像度の位置測定 99.3%）。システム設計は、頑丈なセンサー技術と組み合わせて、環境に影響されずに調整が容易な安定したミラー位置を可能にします。 小型、軽量、頑丈 材料、技術コンセプト、センサー工学の完璧な相互作用により、FSM3000のすべてのコンポーネントは非常に頑丈です。高速傾斜ミラーシステムは、非常にコンパクトなサイズを誇り、わずか55グラムの重さです。これにより、統合が容易であるだけでなく、非常に耐久性があります。たとえば、衛星のロケット打ち上げ中の激しい衝撃や振動に耐え、軌道上で非常に正確で信頼性があります。 インテリジェントなシステム設計 – 統合が容易 FSM3000傾斜ミラーは、機械的および電気的に迅速かつ容易に統合できます。小型で軽量であることに加えて、16ピンコネクタ付きのセンサーエレクトロニクスの統合ケーブルと側面の取り付け穴が機械的なインストールを簡素化します。センサーは5 Vの電力のみを必要とし、アクチュエータシステムは115 mWの電力のみを必要とします（最大、名目偏向1.5°で）。 技術仕様 / 特徴 - 大きな傾斜角度: ±1.5° - 最大周波数: 最大2 kHz - ミラー直径: 20 mm - 高反射率: 誘電体 > 99.3%（1550 nmで） - 位置測定解像度: < 0.7 µrad - 重量: 55グラム - 電源: 5 V（センサー）、115 mW（最大偏向時のアクチュエータ） - 航空宇宙、防衛、産業環境向けの頑丈な設計 - バックラッシュのない、摩耗のない、同期した動き - 簡単な機械的および電気的統合
