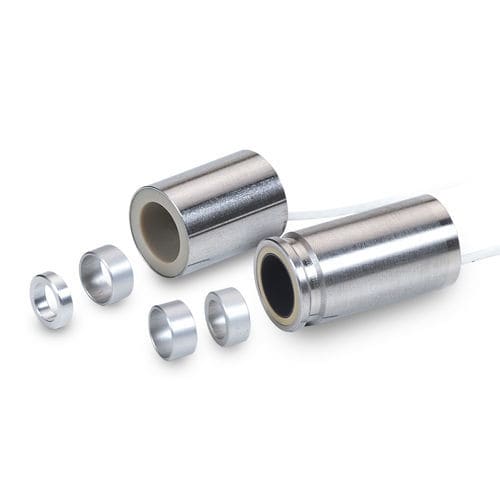

リニア変位センサ induSENSOR LVP-25

非接触式誘導型金属

製品概要
LVP-25-Z20およびLDR-14-Z20の誘導式センサは、工作機械のドローバー（引き棒）の軸方向ストローク（クランプストローク）を測定します。リリースユニットに組み込まれたセンサが、ドローバーに接着されたターゲットリングを検出し、クランプ位置を高分解能で連続監視します。短くコンパクトな設計により、工具交換時の再調整を不要にし、各種ツールホルダへの組込が容易です。

主な特長

• 短いフォームファクタで広い測定レンジ
• 測定レンジ：25 mm（LVP-25）および14 mm（LDR-14）
• 誘導式の非接触測定で摩耗なし
• リリースユニットへの組込みに適したコンパクト設計
• 工具交換時の再調整が不要
• 高分解能による精密なクランプ位置監視
• 過酷環境や高温に対応する堅牢構造

機能 / 用途
センサは、接着されたターゲットリングを検出してドローバーの軸方向ストロークを測定し、その位置情報を機械制御へ連続的にフィードバックします。主な用途は、CNCマシニングセンタや旋盤における工具のクランプ検証およびプロセス監視など、信頼性の高い非接触ストローク情報が必要な場面です。

特性 / 技術仕様

• モデル：LVP-25-Z20、LDR-14-Z20（induSENSORシリーズ）
• 測定レンジ：25 mm（LVP-25）および14 mm（LDR-14）
• 測定原理：誘導式（非接触、非摩耗）
• 取付位置：リリースユニット内に組込、ターゲットリングでドローバーのストロークを測定
• 調整：工具交換時の再調整不要
• 性能：高分解能による精密な連続監視
• 環境：過酷環境や高温に対応する堅牢設計
