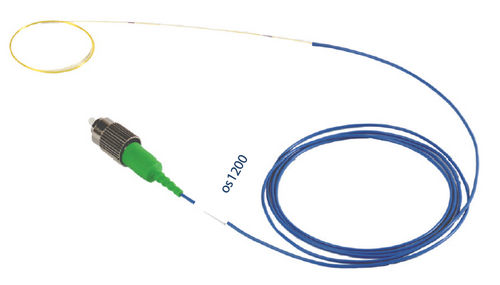

リニア変位センサ os1200

非接触式光ファイバーファイバーブラッググレーティング付き

os1200繊維のBraggの格子(FBG)の配列は繊維光学の感知の適用の使用のために設計されている。 それは1メートル間隔で間隔をあけられる5 FBGsとの6メートル長いpolyimideによって塗られる光ファイバーである。 繊維のBraggの格子はほとんどの繊維光学センサーが基づいている基本的な要素である。 FBGはライトの特定の波長に置かれる繊維の中心の中の見えない反射器である。 FBGが見つけられる繊維が緊張か温度--にさらされるとき、FBGsの中心の波長はより高くかより低い波長に移る。 転位の方向そして大きさは緊張または温度の変更に比例している。 各os1200は標準的な中心の波長の5 FBGsと造られる。
