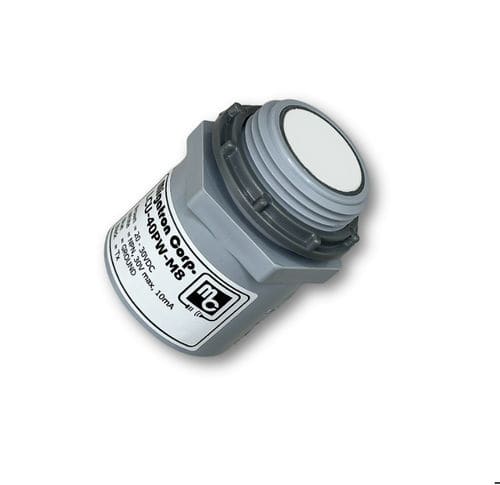

超音波式近接センサ LCU-40APW series

円筒形デジタルアナログ

アナログ電圧出力 パルス幅出力 狭い検出ビーム 内蔵センサー コンパクト設計 入力電圧 11.8 - 30VDC 逆極性保護 LCU-40APWは、1インチNPSM取り付けネジ付きPVCエンクロージャに収納された自己完結型アナログ超音波センサで、逆極性保護付きの11.8～30VDCで駆動します。工場で校正されたアナログ電圧出力は1インチあたり250mVで固定され、4-40インチの範囲で1-10VDCを供給し、パルス幅出力は直接距離測定のための飛行時間を表します。どちらの出力も、選択した入力カードとスケーリングによって決定されるシステム分解能で、PLCやコンピューターベースの制御システムときれいにインターフェースします。このセンサーは、ターミナルブロックまたはM8/M12クイックディスコネクト接続をサポートし、変化する空気条件のための温度補正に対応し、離散制御が必要な場合はミガトロンセットポイントコントローラと簡単に統合できます。 仕様 電源入力 - 11.8-30 VDC 逆極性保護 入力電流： - 30mA、代表値 周囲温度： - 0 - 60°C または 32 - 140°F 湿度： - 0 - 95%結露しないこと ハウジング - ガラス充填エポキシ樹脂検出面付きPVC 出力 アナログ電圧 - アナログ電圧出力調整不可 250mV/インチ（4″で1V、40″で10V） 負荷 4.7Kオーム～無限大 短絡保護 パルス幅 - 正パルス 5Vp、90Kオーム負荷時、代表値 3.3Vp、6.8Kオーム負荷時、代表値 トランスデューサ周波数： - 170kHz、標準 応答時間 アナログ電圧 - 10-250ms、標準 パルス幅： - 10ms、標準 重量： - 3オンス
