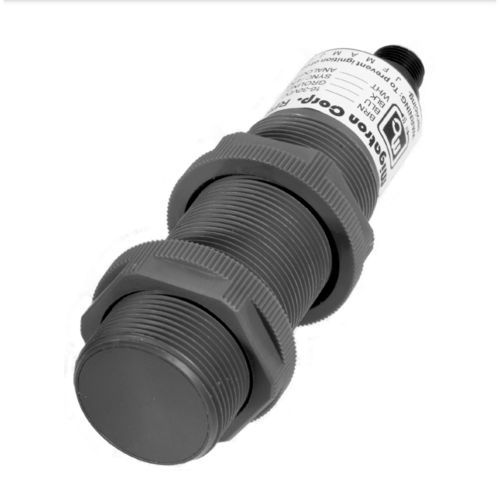

超音波式近接センサ RPS-409A-IS3

円筒形M30M12

概要 RPS-409A-IS3は、本質安全型のアナログ超音波センサーで、複数の検出レンジで提供されます。承認された本質安全バリアと組み合わせて使用することで、ガスや粉じんの危険区域（Class I、II、III）での運用が可能です。センサーは直径30 mmのバレル型PVC筐体に収められ、PLCやアナログ入力カードとの統合を想定しています。RPS-409A-IS3は、ユニットの最大レンジに基づくボルト/インチの固定スケールで、短絡保護された0–10 Vdcのアナログ出力を提供します。温度補償、ターゲット表示用LED、複数センサー同期または送信制御用のSync/Txラインを備えます。

特長

• 危険箇所向け本質安全設計
• C-UL-US認証取得（UL/cUL File # E226209）
• 長寿命設計（想定寿命 >20 年）
• 在庫あり、迅速な納期対応
• LED表示（緑＝ターゲットなし、赤＝ターゲット検出）
• 複数の検出レンジとモデルバリエーションを用意
• アナログ0–10 V出力、短絡保護付き
• 温度補償により動作温度範囲で安定した測定
• PVC筐体およびPVC感知面は密閉構造；接続にはIP67以上のケーブルを使用
• 広い動作温度範囲
• Sync/Tx入力によりクロストークを防止、または送信タイミングを制御

機能説明 アナログ電圧出力は線形で、選択されたモデルのレンジに基づきボルト/インチでスケールされます（例：RPS-409A-80-IS3 = 0.125 V/インチ；10 in で → 1.25 V；80 in で → 10 V）。センサーの電源は16–30 VDCで、逆極性保護を備えています（注：本質安全バリアには最低24 VDCを印加する必要があります）。本質安全設置では入力電流と出力負荷の制約が適用されます。Sync/Txラインは複数センサーの同期によりクロストークを防止するか、高度な設置で送信タイミングを制御するために使用します。

仕様

• 筐体材質：ポリ塩化ビニル（PVC）、感知面もPVC
• 周囲温度：-40 ～ +60°C（-40 ～ +140°F）
• 入力電流：安全バリアに24 VDCが印加された場合、最大24 mA
• 湿度：0～95％ 結露なし
• 電源入力：16–30 VDC、逆極性保護（注：安全バリアには最低24 VDCが必要）
• 出力：アナログ電圧0–10 V（負荷100 kΩ～無限）；短絡保護付き
• エンティティパラメータ：本質安全エンティティパラメータは制御図を参照
• モデルバリエーションと主要仕様（モデル | レンジ | トランスデューサ周波数 | 応答時間 | Volt/インチ）：
  RPS-409A-40-IS3 | 4–40" | 175 kHz | 85 ms | 0.250 V
  RPS-409A-80-IS3 | 6–80" | 135 kHz | 85 ms | 0.125 V
  RPS-409A-144-IS3 | 10–144" | 70 kHz | 175 ms | 0.069 V
  RPS-409A-216-IS3 | 12–216" | 70 kHz | 175 ms | 0.046 V
• 防爆保護および認証：カナダおよび米国（C-UL-US）、UL/cUL File # E226209；承認された本質安全バリアおよび制御図に従って設置された場合、Class I（Groups A,B,C,D）、Class II（Groups E,F,G）、Class III に適合
• 接続：センサーは密閉；接続はIP67以上のケーブルで行うこと（M12 4ピンケーブルは別売）
• 付属品および注文品：M12ケーブル（各種長さ）、ZSB-409A安全バリア、DINレール接地ブロック、デジタルメーターPD6000（付属品は別売）
