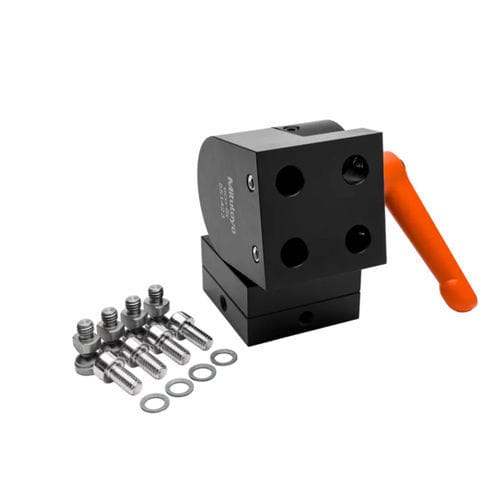

-翻訳中-スイベル K551423

製品概要
K551469 PinFlex 形状クランピングシステムの取り付けと位置決め用スイベルジョイント。2つの回転軸により K551469 の回転位置（360°）と角度（180°）を簡単に調整できます。角度位置はクランプハンドルで固定します。回転軸は M6 ねじでロック可能です。PinFlex クランプは K551469 にねじ込まれた4本のクランピングボルトで確実に取り付けられ、スイベルジョイント側のクランプねじで締め付けられます。取付け材料が含まれます。

特長

• 360°回転と180°の角度調整を可能にする2つの回転軸
• クランプハンドルによる角度位置の固定
• M6ねじでロック可能な回転軸
• 4本のクランピングボルトによるPinFlexクランプの取付け
• 即時設置可能な取付け材料を同梱

用途

• CMM（座標測定機）
• PinFlex 形状治具システムおよび形状クランピング

技術仕様

• 質量：1080 g
• 納入単位数：1
• 長さ：48 mm
• 幅：48 mm
• 高さ：100 mm
• ロックねじ用ねじ：M6
• ねじピッチ / 取り付けパターン：25 x 25 mm
• 製品ライン：eco-fix, eco-fixplus, PinFlex
• コンポーネント種別：基本コンポーネント
• 付属品：固定ナット Ø10 mm（M6）＋7 mm ワッシャー（4 個）、クランプねじ M6 x 12 mm（4 個）、スイベルジョイント（1 個）
