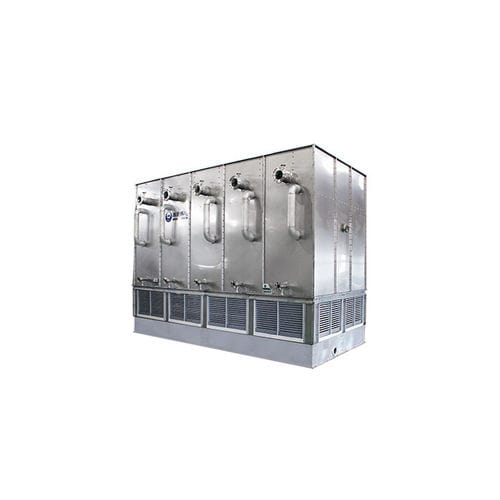

エア冷却器

水用ガス食品産業用

表面蒸発式冷却器は、水冷式冷却器の性能と従来の充填式冷却塔の性能を併せ持つ熱交換器であり、水冷式冷却器と空気冷却器の熱交換器でもある。この表面蒸発式クーラーは、仕切り壁式熱交換器の外側に水を噴霧して強制通風を行い、仕切り壁式熱交換器内の被冷却流体から壁外の噴霧水へ、さらに噴霧水と空気との強制対流によって空気へ熱を伝えることを特徴としている。スプレー水から空気への熱伝達は、主にスプレー水の蒸発による潜熱とスプレー水と空気の間の顕熱の交換によって達成される。 作業プロセス HT 中型の蒸気は凝縮および冷却のための表面の蒸発冷却器の上部からコイルの一定の熱交換器に入り、凝縮し、冷却された低温媒体は表面の蒸発冷却器の下方から排出されます。冷却水はウォーターポンプの作用により、ノズルからコイルセット熱交換器の上部に向けて噴出され、一部の水はファンからの空気流とともに蒸発・排出され、大部分の水は蒸発凝縮器の水タンクに戻り、次のサイクルに入る。ファンによって駆動され、空気はコイル式熱交換器を下から上へと流れ、そこで空気は水と完全に熱交換し、HT媒体から放出される熱を奪い、凝縮と冷却の目的を達成する。
