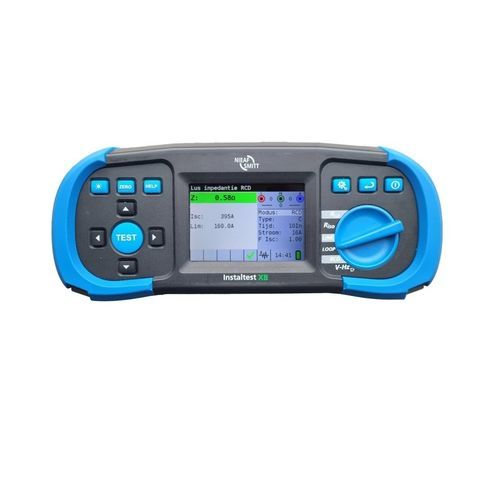

絶縁試験機 Instaltest XB

電圧電気交流用残留電流

Instaltest XEは、EN 61010とEN 61557を組み合わせたコンパクトで使いやすいインストレーションテスターです。 この試験機には非常に多くの機能が搭載されており、各機能は個別のアクセサリによって駆動されます。 測定はロータリースイッチで簡単に選択できます。選択したテストは 選択されたテストは、大型LCDディスプレイにはっきりと表示されます。トリップ時間 と漏電遮断器の接点電流、インピーダンス試験、絶縁抵抗 および相順は機能の一部です。 測定項目 - 絶縁抵抗 - 導通 - 接点電圧 - 漏電遮断器のトリップ時間 - 自動漏電遮断器テスト - 漏電遮断器のトリップ電流 - 漏電遮断器をトリップさせない場合のアースループインピーダンス - 位相回転 - ラインインピーダンス (Z-line) - アースループインピーダンス (Z ループ) - 電圧 仕様 機能 絶縁抵抗 50, 100, 250, 500, 1000 V : 0.00...999 MΩ 導通 試験電流 200 mA (LPE, NPE) ： 0.00...1999 Ω 公称電圧 : 93...266 V / 45...65 Hz 漏電遮断器トリップ電流 : 10, 30, 100, 300, 500, 1000 mA 漏電遮断器の接点電圧 : 0.0...99.9 V 試験電流：< 0.5 x IΔn 漏電遮断器トリップ時間 : 0...999 ms 試験電流 RCD : 0.5 xIΔn / 1x IΔn / 2x IΔn / 5x IΔn タイプ漏電遮断器 : G, S, PRCD 電流タイプ ：AC / A / F ループ : 0.00...9.99 kΩ ライン : 0.00...9.99 kΩ 電圧 : 0...550 V 周波数 : 0.00...999.99 Hz 位相回転 : 100...550 VAC 一般 : ： PC インターフェース : USB/RS232 過電圧カテゴリー : CAT III 600 V 保護 : IP40 電源 : 6xLR06 AAバッテリー 寸法： 230 x 115 x 103 mm 重量 : 1.3 kg (電池を除く) 付属品 : 取扱説明書、ストラップ、RS232/USBケーブル、InstalLink Proソフトウェア、クイックスタートマニュアル、充電式電池、充電器、ワニ口クランプ
