可視化ソフトウェア Motor Analysis Tool

制御デザインデータベース

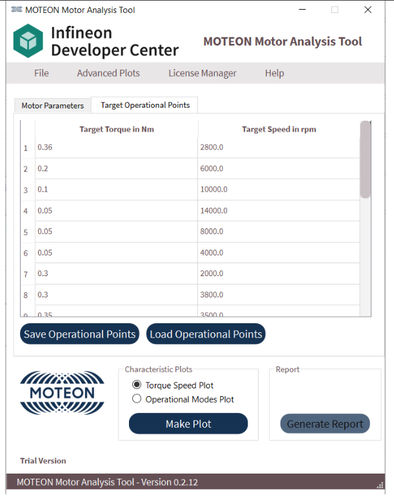

MOTEONモーター分析ツールは、モーター制御ソフトウェアを開発する前に、電動モーターの動作範囲と能力を分析するために設計されたソフトウェアソリューションです。電圧、動作モード、デバイスの温度、システムパラメータ（許容範囲など）などの外部条件を考慮して、潜在的な範囲の正確な視覚化を提供します。 このツールは、試用版（無料）とプレミアム版（年間399ユーロ）の2つのバージョンで利用可能です。 - 簡単で迅速な使用: 迅速で柔軟なエラー分析。 - インタラクティブなプロット: モーターのパラメータと動作モードを視覚化。 - レポート生成: プロット分析のための詳細なレポートを生成。 - 異なる動作モード: さまざまなモーターの動作モードを分析。 利点の概要: - アプリケーションに付属するデータベースからデータセットを読み取る - モーターがターゲットアプリケーションに適しているかどうかを特定 - 消費電力と効率の推定 - 異なる動作温度でのモーターの動作の分析 - 選択されたモーターの動作範囲の早期推定 - 2つのモーターパラメータセットの比較 - ターゲット動作ポイントの指定 - 選択したターゲットポイントをファイルに保存および読み込み - 不確実なモーターパラメータ（許容範囲）での動作範囲の分析 インターフェースの利点: このツールは、プロジェクトメンバー間のコミュニケーションを促進し、高品質のモーター制御ソフトウェアの開発をサポートするために、モーターのパラメータを迅速に視覚化します。 主な機能: - ターゲット操作のために必要なトルクとロータースピードの値を決定 - 供給電圧、温度、またはパラメータの許容範囲などの変化する動作条件を分析 - 実装前に必要な動作モード（MTPA、フィールドウィークニング）を研究 - 電力消費を最小限に抑えるための最適なd軸およびq軸の電流設定ポイントを分析 - すべての動作範囲とターゲットポイントで予想されるモーター効率を計算 使用例: - 設計エンジニアは、モーターの能力を評価し、特定のアプリケーションに最適なデバイスを選択できます - アプリケーションエンジニアは、ソフトウェア開発を開始する前に、異なる動作モードを実装する利点を評価できます - 要件エンジニアは、モーターの動作範囲を検証することで、提案された要件をテストおよび検証できます プロット: - トルク-速度プロット: 異なる動作モード（ゼロd-電流、MTPC、FW、抵抗性FW）を示します - デバイス温度プロット: 異なる温度でトルクと速度がどのように変化するかを視覚化 ライセンスモデル: 主な機能 | 試用版（無料） | プレミアム版（年間399ユーロ） - 基本プロット: トルク-速度および動作モードのプロット | ✔ | ✔ - 期待される効率とその他のターゲット設定ポイントの分析 | ✔ | ✔ - すべての動作範囲でのモーター効率の計算 | ✔ | ✔ - 消費電力と電圧供給のプロット | | ✔ - 動作温度と許容範囲のパラメータ | | ✔ - プロット分析のための詳細なレポートの生成 | | ✔ - プロフェッショナルユース向け | | ✔ - カスタマーサポート | | ✔ クイックスタートガイド: 1. Infineon Developer Centerから最新バージョンのモーター分析ツールをダウンロードしてインストールします。 2. ライセンス版を取得するか、基本機能を使用します。 3. モーター分析ツールにモーターパラメータを入力します。 4. 結果を分析してモーターを理解します。 技術仕様 / 機能: - モーターの動作範囲の分析 - トルク、速度、効率、温度の影響の視覚化 - 複数の動作モード（MTPA、フィールドウィークニングなど）のサポート - 異なるモーターパラメータセットの比較 - レポートの生成とエクスポート - ターゲットポイントの保存/読み込み - プロフェッショナルおよび試用ライセンスモデル
