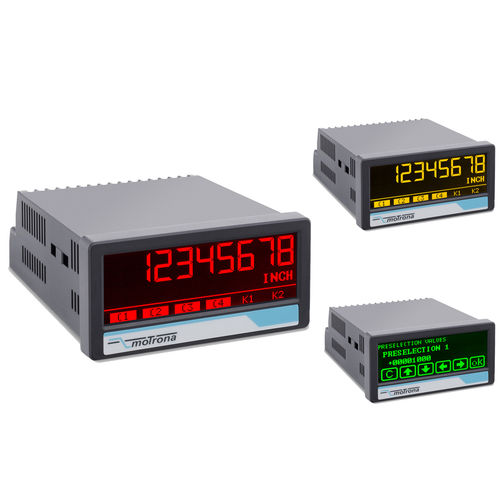

IO-link表示器 AX350/IO touchMATRIX®

プロセス7セグメントカラー液晶ディスプレー

2つのプロセスデータを表示するためのIO-Linkインジケータ • ± 10Vまたは0/4... 20mA 用のユニバーサル16ビットアナログ 入力 × 2 • HTL/PNP信号用の3つの制御入力 • 電源 18-30VDC • エンコーダ電源用 24 V 補助出力 • ポテンショメータ用の高精度リファレンス出力 10V • 3.78x1.89 インチノルムパネルハウジングとIP65 保護 • イベント依存のカラーバリエーションを備えた明るいディスプレイ • アイコンとユニット付きの7セグメントディスプレイのエミュレーション • プレーンテキストとタッチスクリーンによる簡単なパラメータ設定 • タラ、フィルタ、平均化など多数の機能 • 24 個のコントロールポイントによる線形化 オプション IO-Link デバイス V1.1 COM3 (230,4 kBaud) を介したデータ転送 サイクルタイム < 3 ミリ秒 プロセスデータ 32 バイト (AX350 からの 6 x プロセス値): -アナログ値 1 (スケーリング/リニアライズ) およびユニット -アナログ値 2 (スケーリング/リニアライズ)、ユニット -アナログ値 1 (スケーリング/リニアライズ) 合計と単位 -合計とユニット付きアナログ値 2（拡大/線形化） -アナログ値 2（拡大/線形化された両方ともに）とユニット -ショートカット集計アナログ値 1（拡大/線形化された両方ともに）とユニット 処理データ出力 8 バイト（2 x IO -プロセス値をAX350にリンクする）： -IOLプロセス値 Out1（スケーリング付き）、調整可能な小数点およびプログラム可能ユニット付き） -IOLプロセス値 Out2（スケーリング付き）、調整可能な小数点およびプログラム 可能ユニット他のオプションと組み合わせ可能 ：AC：電源 115-230 VAC AO：16ビットアナログ 出力、4 制御出力、シリアルRS232インターフェース AR：16ビットアナログ出力、4 制御出力、シリアルRS485インターフェース CO：4 制御出力、シリアルRS232インターフェース CR：4 制御出力、シリアルRS485インターフェース RL：2リレー出力
