電圧監視システム HydraSafe

プロセス制御用予知保全用モジュール式

簡潔説明
電解槽のセル電圧監視は、水素電気分解プロセスの効率、安定性、安全性について運転者に重要な知見を提供します。膜の劣化やピンホール、セルの漏れ、電解液供給不足、電極被覆の剥離などの欠陥を検出できます。これにより運転条件の調整や保全計画が可能になります。HydraSafeはモジュール式で柔軟、迅速な設置を考慮して設計されており、現場経験と急速に拡大する業界の要件を組み合わせています。

主な機能

• モジュール式でスケーラブルな単セル電圧監視、あらゆる電解槽技術と規模に対応
• 解析ソフトウェアあり/なしで提供可能；顧客のPLCへ統合可能
• 高サンプリングレートで高精度測定
• 高速なデータ伝送と迅速なデータ解析
• 障害や劣化を検出する高性能解析ソフトウェア
• 安定した性能と高い測定精度
• 最大100 °Cまでの動作を想定した堅牢設計
• SIL2対応の安全版あり（アラーム、非常停止の統合に対応）
• 冗長化の導入が容易（測定、伝送、評価）
• 高い柔軟性と容易な統合；ProfiNet、ProfiSafe、Modbus、OPC UA等に対応準備
• HydraLink通信：光およびCAT5e選択肢、最大2 km
• 現地作業を短縮する広範な事前組立・事前配線（ヒューズ組込み含む）
• ケーブル取り扱いが容易で設定は簡単；較正不要
• 検証・安全試験用のオプションのテストモジュール
• 迅速な保守・修理を念頭に設計

よく併用される製品

• HVT 400-DX：SIL2 電圧監視 最大1500 Vdc
• HVT 300-DV：SIL2 整流器と電解槽間の電流監視
• HVT 300-DP：SIL2 バランスおよび対称性監視

技術仕様

• システム名：HydraSafe

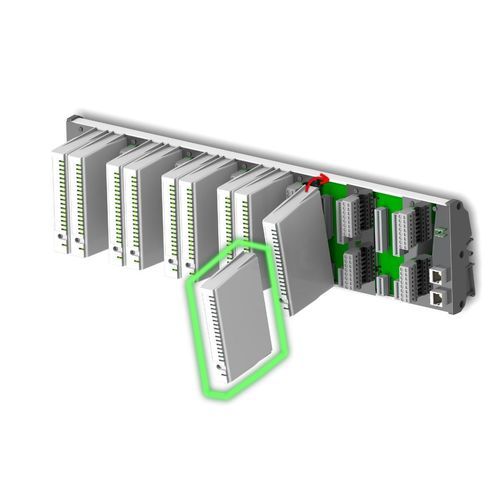

• モジュール構成：CORE、BASE、OBSERVERユニット
• COREユニット：16セル想定の構成例（製品構成要素）
• OBSERVERユニット：最大32台のCOREユニットとの制御・データ交換（製品構成要素）
• BASEユニット：COREユニット設置用の事前配線済みDINレールモジュール（ヒューズ統合含む、製品構成要素）
• 温度定格：最大100 °Cまでの動作を想定
• 機能安全：SIL2対応の安全版あり
• プロトコル：ProfiNet、ProfiSafe、Modbus、OPC UAに対応準備
• 通信：HydraLink（光およびCAT5e）、最大2 km
• 性能：高サンプリングレートと高速データ伝送により精密な監視と迅速な解析を実現
• 設定：簡単な設定、較正不要
• 検証：検証および安全試験用のオプションのテストモジュール
