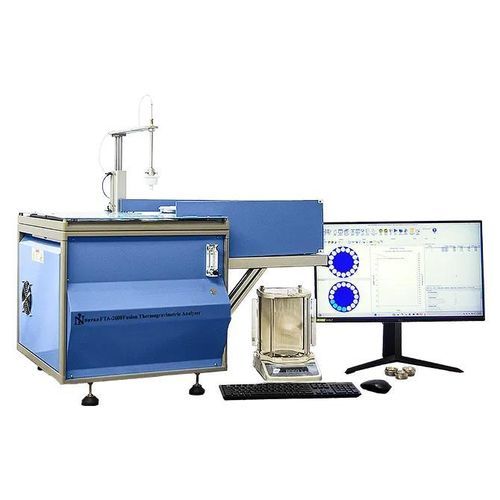

セメント用電気融着装置 FTA-2000

ポリマー研究所用

概要

FTA-2000 は、先進的な自動化、内部/外部の高精度天秤0.1 mgおよび熱重量解析機能を統合した特許取得済みのガラスビーズ融解システムです。XRF 用のガラスビーズを作成しつつ、同一サンプルでの燃焼減量LOI融解損失LOFを同時に測定します。設置はベンチトップを想定し、セメント・採鉱・素材系のラボでの長時間無人運転を考慮した設計です。

主な機能

• 40 mm または 35 mm ビーズ用の 12 または 16 ポジションカセットを使用した、同時 LOI/LOF を伴うガラスビーズ融解全体構成は 416 坩堝 に対応
• 温度、ガス、時間、解析パラメータを完全に設定可能な多段・多試料の熱重量TGAモードとして動作
• 専用 LOI モードユーザー設定温度通常 1000 °Cで最大 16 サンプルを 15–20 分で処理
• 12個または16個のるつぼに対応するオートローダーと、オプションのロボット連携により、最初から最後まで人手を介さないワークフローを実現する完全自動サンプルハンドリング。

運用概要

• 0.1 mg 感度の外部内部デジタル天秤を PC に直接接続し、重量を自動記録。
• 外部天秤は坩堝、試料、フラックスの初期秤量用。内部天秤は炉下に配置され、高温下で坩堝重量を測定天秤支持台が炉底の開口部を通過。
• 416 坩堝に設定可能な炉用カセットは、坩堝を昇降・回転・下降・傾斜・攪拌して正確な位置決め、混合、重量測定を実現。
• フラックスの LOI 自動校正ソフトウェアはフラックスのみのビーズを融解してフラックス LOI を決定し、バッチごとの補正用にフラックスのみの坩堝を含めることが可能。
• オートローダーへの転送後のビーズ自動冷却を設定可能。

設計上の工夫と利点

• 蠕動ポンプにより、各ビーズの最終重量測定後に非常に希釈した非濡れ剤を制御添加し、蒸発や重量変動の不確定性を解消。
• フラックス LOI 自動決定と統合天秤により、従来の手動法と比べて作業者の秤量許容差を縮小±30 mg。
• 省エネ型電気炉16 坩堝構成で約 2 kW 程度で稼働可能、ラボのエネルギーおよび空調負荷を低減。
• ガラスビーズの手作業による注入を不要にし、白金器具使用量と坩堝洗浄頻度を低減、時間と消耗品を節約。
• 非常に希釈した非濡れ剤の精密な蠕動添加により、有毒蒸気曝露を最小化。

自動化とソフトウェア

• オプションの協働ロボットアームや搬送/トレイシステム前秤量済みバイアル搭載と統合することで夜間無人運転およびフルオート運転をサポート。
• リボンバー、カスタマイズ可能なパネル、テーマ、データベース、リアルタイムのビーズ重量チャート、TXT/CSV/XLS への堅牢なエクスポート機能を備えた Windows ベースのソフトウェアLIMS 連携対応。

分析性能と生産性

• ビーズ作製と LOI/LOF 測定を同一サンプルで同時に行うことでバイアスを低減。
• 電気炉は 4–16 ビーズを約 20–30 分で融解し、手動法よりもスループットを向上。
• 詳細な試料重量とリアルタイムチャートにより、融解完了の正確な判定とサイクル短縮が可能。

機器仕様

• モデル: FTA-2000 (Fusion Thermogravimetric Analyzer).
• ビーズ数: 4、6、8、10、12、14、16 の構成に対応; 35 mm / 40 mm ビーズ対応。
• 天秤感度: 0.1 mg (内外部)。
• LOI/LOF 範囲: 0–100%。
• 温度範囲: 200–1150 °C、精度 ±1 °C。
• 制御: PC (USB) 経由、Windows ソフトウェア。
• 寸法: 幅 55.4 cm x 奥行 60 cm x 高さ 57 cm; オートローダー高さ 33 cm。
• 重量: 60 kg。
• 電源: 220 V AC、約 2 kW。
• 安全/環境: 希釈した非濡れ剤の蠕動添加により排出ガスを最小化。
