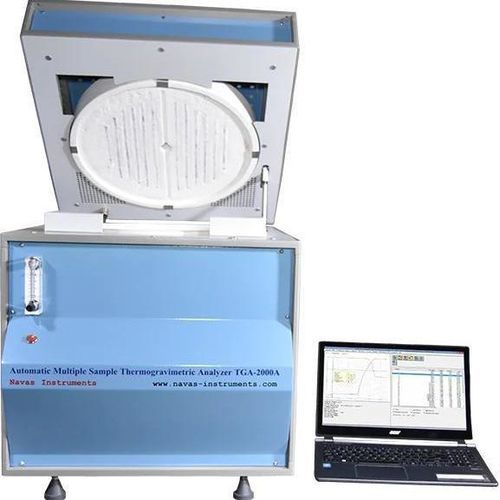

有機物分析器 TGA series

灰炭素プロセス

概要
長年にわたり、熱重量分析はマッフル炉を用いて手作業で行われてきました。この方法は作業者に多くの時間を要し、結果にばらつきが生じることも少なくありませんでした。当社の先進的な熱重量分析装置は、このプロセスを完全に自動化することで、幅広い産業分野のラボに優れた精度、再現性、そして運用効率を提供します。

主な特徴

• 産業用試験向けの自動多検体運転単炉二炉構成対応。
• オプションの二重カルーセルにより炉当たりのサンプル容量を倍増可能。
• 炉蓋を開けずに揮発分測定が可能な坩堝蓋の自動装着/撤去オプション。
• 炉下に配置された高精度内部天秤0.1 mg初期重量記録用の外部天秤はオプション。
• リボンUI、ドッキング可能パネル、カスタマイズ可能なレイアウトを備えたWindowsベースのソフトウェア。
• TXT/CSV からのデータインポートおよび TXT、CSV、Excel、LIMS 互換形式へのエクスポート。
• フィルタ、ソート、基本統計機能を備えた統合データベースによるバッチレポート。

機能とハードウェア
コンパクトな卓上設計で、坩堝を持ち上げ、回転させ、天秤台に降下させる堅牢なカルーセル機構を採用。容量オプションは炉当たり最大48個の坩堝二重カルーセル、二炉構成時はバッチあたり最大96個の坩堝に対応。約70–80°C までの冷却が可能でバッチ間の移行を高速化し、外部天秤オプションにより解析中に次バッチの重量準備と記録が可能です。

TGA解析手順
自動手順

• 分析方法の選択プリセット方法を使用するか、温度ランプ、ガスステップ、結果基準を定義。
• 秤量の開始サンプルIDを任意でインポートし、カルーセル上で空坩堝の自動秤量を実行。
• サンプルの投入坩堝にサンプルを入れ、識別コードを手入力またはインポート。
• 自動再秤量炉蓋を閉じた状態で自動的に再秤量し、精度を向上。
• 蓋の秤量オプション揮発分測定のために上部カルーセルを降下させて坩堝蓋を秤量可能。
• 解析開始カルーセルの交替、蓋のハンドリング、加熱プロファイルを自動で管理。
• 結果の出力標準形式でのエクスポートやレポート印刷。

外部天秤を用いる手動手順

• 秤量外部天秤で坩堝、サンプル、蓋の重量を記録。
• 炉の冷却炉を約70–80°C に冷却後、手動でサンプルをカルーセルに移送。
• 解析開始解析を直ちに実行してアイドル時間を短縮。
• 結果の出力一般的なフォーマットでエクスポートまたは印刷。

ソフトウェア機能

• リボンバー、ドッキング可能パネル、カスタマイズ可能なテーマを備えた直感的なWindowsソフトウェア。
• 柔軟なデータ入力サンプルIDや秤量記録の手入力またはインポート。
• サンプルごとの設定可能なチャート重量対温度/時間、軸や凡例の調整。
• フィルタ、ソート、平均・標準偏差などの基本統計とバッチレポートをサポートする統合データベース。
• TXT、CSV、XLS/Excel、および LIMS 互換形式へのシームレスなデータエクスポート。
• 外部天秤用オプションソフトウェアにより、稼働中の解析と並行して初期重量を記録可能。

適用例

• 石炭・コークス — 含水率、揮発分、灰分の測定。
• セメント — 水和生成物の評価、LOI、炭酸塩の定量。
• 鉱石 — 熱分解や含水率の評価選鉱工程の最適化。
• 石膏 — 脱水挙動の解析建材用途。
• 土壌 — 有機物含量と熱安定性の評価。
• 食品・飼料 — 小麦粉や加工品の含水率・灰分管理による品質管理。
• プラスチック・ゴム — 分解温度、充填剤含量、熱安定性評価。
• グラファイト、肥料、廃食用油などの熱分解・残留物解析。

技術仕様

• 温度範囲周囲温度から1000°Cユーザー設定可能。
• サンプル容量炉当たり最大48坩堝ダブルカルーセルオプション二炉構成でバッチあたり最大96坩堝。
• 天秤感度0.1 mg高精度内部天秤。
• ガス制御工程ごとに設定可能 — 空気、酸素、窒素。
• 冷却能力約70–80°Cまでの迅速冷却でバッチ遷移を短縮。
• ソフトウェアWindowsベース、カスタマイズ可能なチャート、データベース、エクスポート機能。
• 外部天秤オプション初期重量のリアルタイム記録を可能にする。
• データ出力形式TXT、CSV、XLS/ExcelLIMS統合対応。
