振動監視システム

速度負荷摩耗用

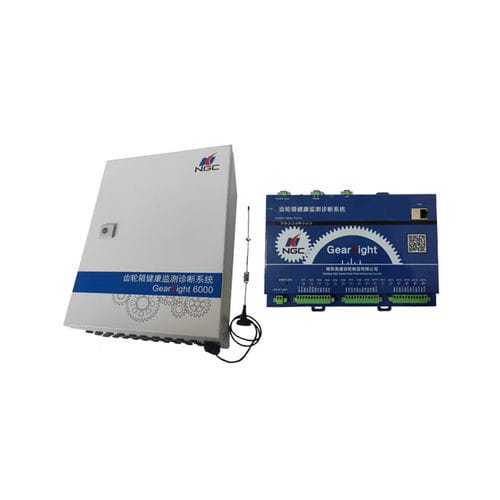

GearSight6000シリーズは、高性能・高精度のチップアーキテクチャーで設計されたギアボックスのヘルスモニタリング・診断システムです。 システムは16振動チャンネルと2回転速度チャンネルをサポートし、サンプリング周波数は最大256KHzです。24ビット高分解能ADCチップレベルのマルチチャンネル同期収集が使用されています。 コンピューティング・コアにはFPGA並列データ処理コンピューティング・チップが搭載され、拡張可能なエッジ・コンピューティング機能を持ち、最大16の温度チャンネルと4～20mAの範囲で8つのアナログ信号チャンネルをモニターできます。 GearSight6000シリーズ ギアボックス健康監視・診断システムは、振動や速度を含む運転データをリアルタイムで監視・処理し、関連データやその他の情報をインターネットを通じてリモートまたはローカルプラットフォームに送信することができます。 性能特徴 アクイジション・ステーションの保護レベルはIP65、センサーの保護レベルはIP68です。様々な信頼性テストの認証に合格しており、様々な過酷な作業条件や環境に適応することができます。 機器レベルの回路設計を採用し、ピーク・ツー・ピークノイズ値は約0.1mV（0.002m/s2）、ダイナミックレンジはほぼ100dbを達成。同時に、高感度加速度センサーにより、微弱な振動信号の取得・識別能力がさらに向上しています。 システムは16振動チャンネルと2回転速度チャンネルをサポートし、サンプリング周波数は最大256KHz。24ビットの高分解能ADCチップレベルのマルチチャンネル同期収集が使用されています。ギアボックスの振動信号と回転速度信号を同期して収集・監視することで、良好なノイズ低減を実現します。
