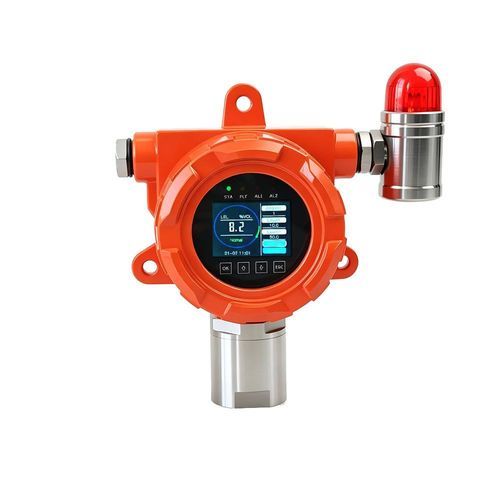

炭素ガス変換器 MY F101

二酸化硫黄酸素水素

製品概要
MY F101 シリーズガス検知トランスミッタは、高度な大規模集積回路技術およびデジタル・アナログ混合通信技術を採用しています。通信、自己診断、遠隔警報機能を備えた固定式のインテリジェントガス検知器で、石油化学、冶金、製油所、ガス輸送・配分、バイオ医薬などの産業分野での使用を想定しています。PLCやDCSなどの制御・警報システムとの互換性があり、遠隔検知・制御・警報が可能です。

特長

• 電源：DC 12–28 V
• 工業用標準 4–20 mA 信号出力
• 2 系統の設定可能なリレー出力
• 独立した音と光の警報出力インターフェース
• 128 × 64 ドットマトリクスLCD、大文字表示
• 2 リレーに別々の事前警報/警報値を設定可能
• 赤外線リモコン機能により遠隔操作が可能
• 表示値と4–20 mA出力を個別に校正可能で精度を向上

技術仕様
電源電圧：DC 12 V–28 V、500 mA、電源リプル < 20 mV
出力誤差：< 1%（4–20 mA 部分）
リレー定格：DC 48 V 1 A、AC 250 V 1 A
動作温度：-40 °C～70 °C（可燃環境）；-20 °C～55 °C（調整可、温度補償必要）
湿度：10–95% RH 結露なきこと
大気圧：90–110 kPa
寸法：193 × 139 × 92 mm（L × W × H）
筐体材質：ダイキャストアルミニウム、防爆・耐食性
重量：1.5 kg（本体）
防爆等級：Ex d IIC T6 Gb

検知ガス仕様

• 酸素 — 範囲：0–30 %VOL；低警報：19.5 %VOL；高警報：23.5 %VOL；分解能：0.1 %VOL
• 可燃性ガス — 範囲：0–100 %LEL；低警報：20 %LEL；高警報：50 %LEL；分解能：1 %LEL
• 一酸化炭素 — 範囲：0–1000 ppm；低警報：50 ppm；高警報：150 ppm；分解能：1 ppm
• 硫化水素 — 範囲：0–100 ppm；低警報：10 ppm；高警報：20 ppm；分解能：1 / 0.1 ppm
• アンモニア — 範囲：0–100 ppm；低警報：20 ppm；高警報：50 ppm；分解能：1 / 0.1 ppm
• 水素 — 範囲：0–1000 ppm；低警報：200 ppm；高警報：500 ppm；分解能：1 / 0.1 ppm
• 塩素 — 範囲：0–20 ppm；低警報：5 ppm；高警報：10 ppm；分解能：1 / 0.1 ppm
• 塩化水素 — 範囲：0–20 ppm；低警報：5 ppm；高警報：10 ppm；分解能：1 / 0.1 ppm
• 二酸化硫黄 — 範囲：0–20 ppm；低警報：5 ppm；高警報：10 ppm；分解能：1 / 0.1 ppm
• 一酸化窒素 — 範囲：0–250 ppm；低警報：50 ppm；高警報：125 ppm；分解能：1 / 0.1 ppm
• 二酸化窒素 — 範囲：0–20 ppm；低警報：5 ppm；高警報：10 ppm；分解能：1 / 0.1 ppm

技術仕様（一覧）

• モデルシリーズ：MY F101
• 信号出力：4–20 mA 標準
• 警報出力：2 系統リレー（閾値設定可能）
• 表示：128 × 64 ドットマトリクス LCD
• 電源入力：DC 12–28 V、500 mA
• リレー定格：DC 48 V 1 A、AC 250 V 1 A
• 動作温度：-40 °C～70 °C（可燃）；-20 °C～55 °C（調整可）
• 湿度：10–95% RH 結露なきこと
• 大気圧：90–110 kPa
• 筐体：ダイキャストアルミニウム、防爆・耐食性
• 寸法：193 × 139 × 92 mm
• 重量：1.5 kg
• 防爆等級：Ex d IIC T6 Gb
• オプションの検知ガスおよび測定範囲あり
