レーダー流量計 NivuFlow 7550

水用排水用壁掛け

概要
NivuFlow 7550 は、半満管、開水路および表流水のためのハイブリッド流量計です。非接触のレーダーによる表面速度計測と、側方の超音波プロファイルスキャナーを組み合わせ、厳しい環境でも信頼できる流量計測を提供します。

主な特徴

• レーダーと超音波クロスコリレーションによる冗長流量計測
• 非接触レーダーによる表面速度計測（低メンテナンス）
• 越流時や常時測定に対応する側方超音波プロファイラ
• 独立した二つの技術により精度と信頼性を向上
• 堆積域の上方にセンサーを配置し汚れを低減
• 波形成、嵐等の気象条件や浅水時でも安定計測
• 蓄積された動的水理モデルを用いた自己学習システム
• グローバル4G対応のIoT準備済み、先進的な通信オプション

ハイブリッド流量計測
レーダーと超音波クロスコリレーションの組み合わせにより、単一技術では困難な現場でも精度の高い測定が可能です。二重計測は継続性と結果の検証を確保します。

非接触レーダー計測
レーダーセンサーは媒体に接触せず表面速度を測定し、メンテナンス負担が小さいのが特長です。高速流や浅水域でも安定して動作します。さまざまな河道形状・充填率に対応する動的水理モデルにより、表面速度から実際の流量への正確な換算が可能です。

超音波計測（越流センサーとして）
超音波クロスコリレーションセンサーは、レーダーが適さない越流・高堆積状況用に設計されています。流速プロファイルと底部の堆積を検出し、流量を高精度に算出してレーダー計測を補完します。

超音波計測（冗長計測として）
超音波センサーは恒常的な冗長計測として設置可能です。側面取り付けで堆積上方に配置するため汚損を抑制します。水路幅全体にわたる局所流速の取得により、事前設定された水理モデルと合わせて正確な流速プロファイルを得られます。

設置と操作

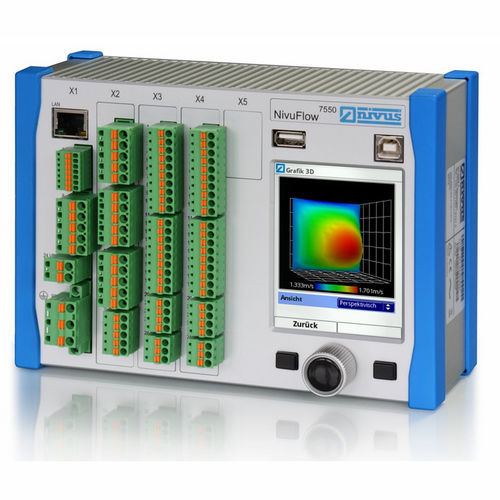

コンパクトな送信器はDINレール取付に対応し制御盤内で省スペース設置が可能です。過酷環境向けにIP68のフィールドエンクロージャーを用意しています。大型グラフィック表示で迅速な立ち上げが可能。送信器ソフトは拡張診断機能を備え、SCADA／プロセス制御システムへの統合をサポートします。

典型的な用途

• 越流・飽和時の継続的で信頼できる流量計測
• 越流時における超音波レベル／プロファイルでの堆積検出
• 高い汚濁負荷や堆積物の多い測定点
• 堆積物や残材のある現場、デブリ耐性が求められるポイント
• 水路内で設置制約のある場所
• 浅水かつ高速流の信頼できる流量計測

主な仕様（概要）

• 電源: 100–240 V AC (+10% / -15%), 47–63 Hz または 9–36 V DC
• 消費電力: 14 VA（典型）
• 筐体: アルミニウムおよびプラスチック（送信器）；プラスチック（フィールドエンクロージャー）
• 保護等級: 標準 IP20；オプションのフィールドエンクロージャー使用時 IP68
• 動作温度: −20 °C〜+70 °C
• 最大湿度: 80% 非結露
• 表示: 240 x 320 px、65,536色
• ユーザーインターフェース: ロータリープッシュボタン、2つのファンクションキー；多言語メニュー
• 接続: ケージクランプ端子付きプラグ
• 入力: 最大 7 x 4–20 mA；最大 4 x RS‑485
• 出力: 最大 4 x 0/4–20 mA；最大 5 x リレー（SPDT）
• データメモリ: 内蔵 2.0 GB、拡張可；前面USBで読み出し可能
• 通信（オプション）: Modbus、HART®
• 測定不確かさ（流量 Q）: ±5%（典型）；基準条件で ±2%
• 測定原理: レーダーと超音波クロスコリレーションの組合せ
