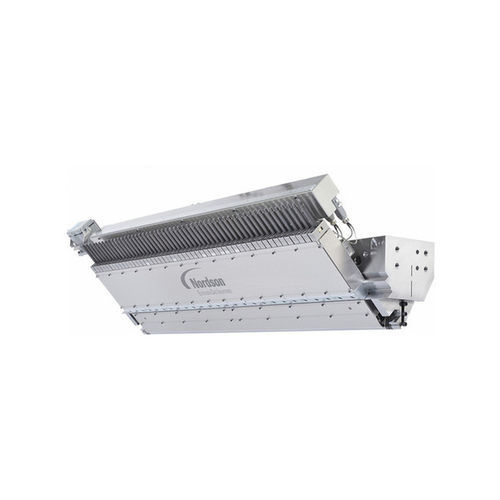

電動アクチュエータ EDI®

電気機械式リニア差動

概要
EDI® のリップ調整システムは、手動、熱式（Autoflex™）、およびモータ駆動（Prodigi™）の選択肢を提供し、押出やコーティング用ダイのリップギャップを制御します。ゲージ制御（APC）との連携を想定し、厚さの均一化、スクラップ削減、迅速で再現性のある補正を可能にします。

手動調整
手動調整は工具で調整ネジを締め/緩めして粗調整を行います。現場での堅牢な方法で、複数の機械構成に対応します。

• Push‑Only：単一ネジ、回転当たり大きな移動（約 1.0 mm/回転）。
• 差動 Push‑Only：二重ネジにより微細移動（約 0.2 mm/回転）。
• 差動 Push‑Pull：引張機能付き二重ネジで低圧時の開口を支援（約 0.2 mm/回転）。

Autoflex™（熱調整）
Autoflex™ は各調整ポイントに設けた加熱ブロックと空冷経路を用い、熱膨張/収縮で局所的な微調整を行います。加工機のゲージ/APC と連動してばらつきを低減し、歩留まりを向上させます。

Autoflex™ VI / VI‑R の特長

• 低慣性のトランスレータにより加熱/冷却応答が高速。
• センターライン：21.0 mm (0.827")、25.4 mm (1.000")、28.6 mm (1.125")、その他間隔は要望に応じて提供。
• 調整部上にステンレスカバーを装着し、外気流や蒸気残留の影響を低減。
• 低プロファイルでニップに近接設置可能。
• VI‑R はモジュール化されたアセンブリとして取り外し可能（メンテナンス性向上）。

Autoflex™ VI‑RE の特長
US Patent 10,518,459

• 従来設計比で約 43% のストローク増を実現し、応答時間を延ばさずにより広いプロセス変動を補正可能。
• 対流および強制空冷で動作可能。
• 加熱器配線はクイックディスコネクトで端子箱へ接続し、保守を容易化。
• 3 個または 4 個の調整を含むモジュールセットにより、特定領域の消耗部品へ容易にアクセス可能。

Prodigi™ モータ駆動リップアクチュエータ
Prodigi™ は熱ボルトをモータ駆動アクチュエータに置き換え、調整ネジに接続してモータ回転を正確な直線移動に変換します。アクチュエータは高温域から離れた位置に配置され、リモートから迅速な APC 補正が可能です。

性能のポイント

• 開発試験では初期厚み変動約 ±25% が約 44 秒で大幅に低減。
• APC と Prodigi™ によりダイ全長でほぼ目標ゲージに約 3 分で到達、従来の熱アクチュエータでは平均約 12 分。
• 高速安定化、スクラップ低減、再現性の高い生産サイクルを実現。

利点と主な用途

• ローカルなリップギャップ制御が迅速かつ高精度（手動、熱式、モータ式を選択可）。
• 厚さ均一性の向上と歩留まり増加。
• モジュール式オプションによりメンテナンスとレトロフィットが容易。
• 主な用途：バリアフィルム、衛生用通気フィルム、光学/熱感応フィルム、CPP/Cast/Stretch/BOPE/BOPP、押出・ラミネート向けホットメルト/液体コーティング。

技術仕様

• 製品群：EDI® Lip Adjustment Systems（Manual, Autoflex™, Prodigi™）。
• センターライン：21.0 mm (0.827")、25.4 mm (1.000")、28.6 mm (1.125")；その他間隔は要望に応じて提供。
• 手動粗調整：約 1.0 mm/回転（push‑only）。
• 差動二重ネジの微調整：約 0.2 mm/回転。
• Autoflex™：調整ブロック毎に加熱器＋空冷路を備え、低慣性トランスレータで応答向上。
• VI‑RE：約 43% のストローク増、3/4 調整モジュール、クイックディスコネクト配線。
• Prodigi™：モータ駆動アクチュエータによる遠隔正確な直線調整；試験で迅速な補正時間を実証。
