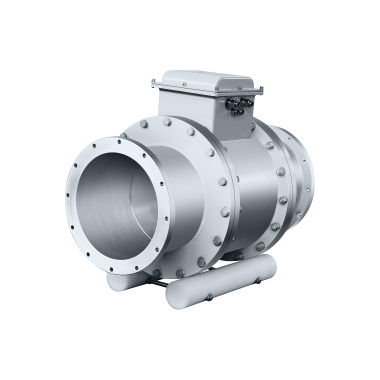

電源変圧器 PCS-9250

電流変電所容量性電圧

NR Electricでは、送電容量の増加や系統電圧の上昇に対応するために、メータリングリレーや保護リレーの用途で最大の信頼性と可用性を確保するために、電子式CTやVTの先進的な研究を進めてきました。ECT/EVTは、磁気飽和がない、強磁性共鳴がない、動的測定範囲が広い、周波数帯域が広い、構造がコンパクトなどの利点があります。 NRエレクトリックの電子式CT/VTは、ガス絶縁開閉器(GIS)と空気絶縁開閉器(AIS)の両方に適しています。さらに、実験室でテストされ、世界中の実際の変電所アプリケーションでの実用化に成功しています。 GIS用電子CT/VTは、一次電流と電圧を測定するための110kV（220kV、330kVまたは500kV）ガス絶縁スイッチに適用することができます。出力信号はデジタル化された測定装置、ベイ制御装置、保護リレーに送られます。電子式CT/VTは、屋内・屋外どちらにも設置可能です。 GISアプリケーションにおける電子CT/VTは、以下の3つの部分から構成されています。 本体です。 本体には、トランスタンク、アダプターフランジ、絶縁サルバー、一次導体、電流・電圧センサーを内蔵しています。一次導体とトランスタンクの間の空間には、SF6の絶縁ガスが充填されています。 一次センサー。 一次センサは、２つの重複したセンサで構成されており、それぞれが１つの低電力ＣＴ（ＬＰＣＴ）、１つの空気コアコイル、１つの同軸コンデンサ電圧分圧器を含む。
