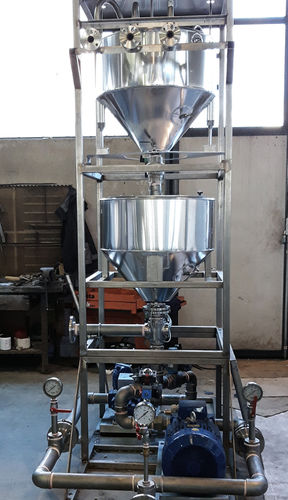

ポンプスキッド M535

ローディングとメータリング化学製品

製品概要
NTE Processの油・液体注入スキッドは、各種生産工程および潤滑用途向けに油や液体の精密な投与・注入を実現するよう設計されています。ユニットは顧客仕様に完全に合わせてエンジニアリング可能で、IBCやホッパー／サイロミキサーとの統合にも対応します。

型式

• M535 — 計量式かつ加圧された気体駆動の定量供給システム。高圧、汚染、早期摩耗によりギアポンプが使用できない場合に適します。
• M538 — 二連の計量・供給ホッパーと1〜2台の油注入ポンプを組み合わせた構成で、連続またはバッチ供給に対応します。

運転および混合
注入スキッドはNTEのミキサーと組合せることで均一な分散を実現します。代表的なミキサーはAir Mixer M244およびJetmixer M531です。Liquid Injection Skid M535と組み合わせることで、最大6種類の液体を同時に注入でき、ノズル周辺の粉塵付着や従来方式に見られる滴下現象を低減します。

用途と産業分野

• 食品産業：粉体の粉じん対策、流動性向上、および油やフレーバーの導入のための加湿。
• 化学産業：フレグランスや香料、バインダー・コーティング・造粒用途の液体添加剤の導入。
• ゴム・タイヤ分野：Banburyミキサー内での油やシランの正確な投与、分散および分配。
• その他：IBCやホッパー／サイロミキサーとの組込など、多様な産業プロセスに対応可能。

技術仕様 / 特性

• 製品群：油・液体注入スキッド
• 対応型式：M535、M538
• M535：計量・加圧気体駆動の定量供給システム
• M538：二連計量・供給ホッパー＋1〜2台の油注入ポンプ
• 注入能力：適切なミキサー統合により最大6液体の同時注入が可能
• 一般的に使用されるミキサー：Air Mixer M244、Jetmixer M531
• 主な用途：プロセス投与、潤滑、加湿、油／フレーバー添加、香料添加、バインダー／コーティング／造粒用添加剤、ゴム混合用の油・シラン注入
• エンジニアリング：顧客要件に合わせたカスタム設計対応
