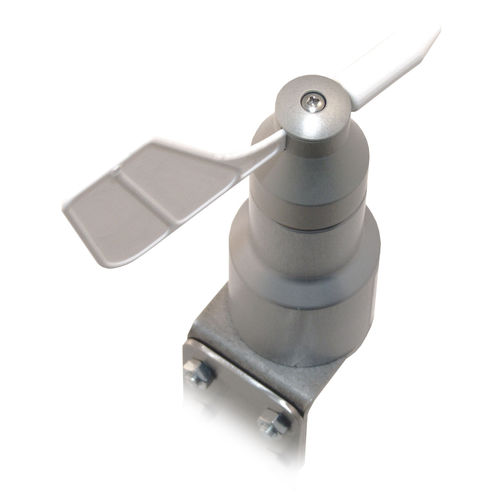

産業用アプリケーションのための翼の方向とアナログ出力を備えた風向風速計
ANTC-D2.2シリーズは、特に産業用アプリケーション向けに設計・構築されています。
- 風車の転写
- データロガーの歴史分析
- 風とソーラーセイルのための制御しきい値 ソーラートラッカー
しかし、それは彼らが信頼性の高い、堅牢で正確な必要な機能である任意の領域で使用されています。
ローターのボディはアルミ削り出し。ヘッドはボールベアリングで回転します。方向翼はナイロン繊維の衝撃吸収材であり、簡単に交換可能です。それはまた便利な接続のためのコネクターを持っています。
各トランスデューサは、校正証明書を装備した風洞でテストされます。
機械的特徴
- 陽極酸化されたアルミニウム製回転トランスデューサをダブルボールベアリングに取り付け、ステンレススチール製ブラケットとメスのソケットコネクタを装備しています。
- 垂直軸から±3°で組み立てます。上向きベーン
- アナログ信号出力
- 1°から360°までの測定範囲
- 動作温度 -10°C ~ +60°C
- 保存温度 da -30°C a +80°C
- 40°C から +120°C へのナイロンひもの翼の抵抗力があるひょう
- 交換可能なウイング(各キットに1+1枚)
- オスコネクター3極を溶接
電気の特徴
- 電源供給10 - 30 Vdc
- 15mA から 1,5mA への公称流れ
- 出力信号のテンションは0,51~4,50Vccの間で360°全回転に比例します。
寸法
- 本体ローターH122mm
- 本体ローター+サポートH 147mm
- 本体ローター+サポート+コネクタH170mm
- 最少径29mmトップボディローター
- 最大径は底部ボディローター。39mm
- 回転ヘッドの最大径は、風車を取り付けた状態での最大径です。115mm
- ステンレス製のサポートが組み立てられています。寸法高さ42mm / 幅39mm
---
