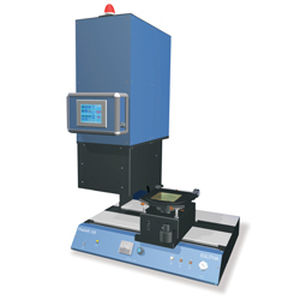

レーザーフォトリソグラフィシステム PhableR 100

PhableR 100は、Eulitha AGが開発した独自のフォトリソグラフィー技術PHABLE（Photonics Enablerの略）により、非接触の近接フォトリソグラフィー装置で高解像度な周期構造の印刷を可能にしたシステムです。PhableR 100で得られる解像度は、基本的にDUV投影露光装置と同じですが、複雑で高価な光学系やメカニクスを必要としません。例えば、ハーフピッチ150nmのリニアグレーティングを高い均一性で印刷することが可能です。さらに、PhableR 100は焦点深度が無限大であるため、フォトニクス用途で一般的な非平坦基板上にも高解像度パターンを高均一に印刷することが可能です。 PhableR 100は、業界標準のクロムオングラスマスクや位相シフトマスクを用いて、最大100mm径の基板を露光することができます。マスクと基板は手動でシステムにロードされ、露光プロセスはオンボードコンピュータによって制御されます。フォトレジストは、一般的なベンダーから入手可能な、ポジ型、ネガ型ともに標準的なi線フォトレジストを使用することができます。線状または曲線状のグレーティング、六角形または正方形の対称性を持つ2次元フォトニック結晶タイプのパターンを、300nm以下のフィーチャー周期で印刷することができる。また、標準的なマスクアライナーのように、プロキシミティモードやコンタクトモードで、ミクロン単位の構造を印刷することも可能です。
