タイプ2避雷器 V10 Compact

タイプ3クラス IIクラス III

製品説明

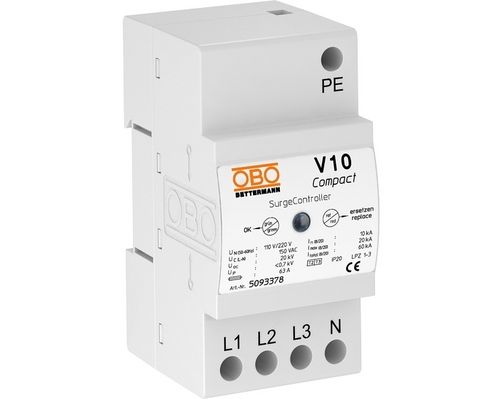

V10 Compact は、35 mm DIN レール取り付け用のコンパクトなサージ保護装置です。分電盤および機器保護向けに設計され、Type 2+3 の複合保護を提供し、応答速度が速く落雷電流に対する耐性が試験されています。TN・TT 系統に対応し、視覚的な機能表示と環境配慮型の包装を備えます。

主な特長

• サブ配電盤でのサージ保護：VDE 0100-443（IEC 60364-4-44）準拠
• 最大アレスト能力 20 kA（8/20）合計
• 高性能バリスタシステム
• サーマルおよび動的切離し装置を内蔵、視覚表示付き
• 用途：サブ／フロア分電盤および機器保護
• 落雷電流試験済み
• 保証 5 年
• CE（適合宣言）および EAC（ユーラシア適合）取得
• LPZ 1→3 の遷移適用
• DIN EN 61643-11 / IEC 61643-11（Type 2+3）に準拠
• プラスチック不使用の梱包。再生段ボール製
• CO2 フットプリント（PCF）あり

技術仕様

• 極数：2
• 系統形式：全て（TN、TN-C-S、TN-S、TT）
• 機器上の信号表示：視覚
• 保護等級：IP20
• 公称放電電流 (8/20 µs) [L-N]：10 kA
• 公称放電電流 (8/20 µs) [N-PE]：10 kA
• 耐爆性仕様：いいえ
• 試験クラス、タイプ1：いいえ
• 遠隔信号：いいえ
• 試験クラス、タイプ2：はい
• 試験クラス、タイプ3：はい
• 公称電圧 AC (50/60 Hz)：230 V
• 最大連続電圧 AC：255 V
• バックアップヒューズ内蔵：いいえ
• 極構成：1+N/PE
• 取付方式：DIN レール 35 mm
• 屋外使用対応：いいえ
• 最大系統側過電流保護：63 A gG
• ROHS 準拠：はい
• 動作温度 最低：-40 °C
• 動作温度 最高：70 °C
• 許容温度範囲 最低：-40 °C
• 許容温度範囲 最高：70 °C
• トルク：2 Nm
• IEC 61643-11 に基づく SPD：クラス II+III
• EN 61643-11 に基づく SPD：タイプ 2+3
• 雷保護ゾーン (LPZ)：1→3
• 最大放電電流 (8/20 μs)：20 kA
• アレスタ突入電流 (8/20 µs) [合計]：20 kA
• 追従電流遮断能力 (eff) [N-PE]：0.1 kA
• 応答時間：<25 ns
• 最大バックアップヒューズ：63 A
• 最大系統側過電流保護（繰返し）：63 A gG
• 寸法（表記）：255V
• 湿度 最低：5 %
• 湿度 最高：95 %
• 導体断面積、可撓（細線）最小：2.5 mm²
• 導体断面積、可撓（細線）最大：10 mm²
• 導体断面積、可撓 最小（AWG）：13 AWG
• 導体断面積、可撓 最大（AWG）：8 AWG
• 導体断面積、剛性（単線/より線）最小：2.5 mm²
• 導体断面積、剛性（単線/より線）最大：10 mm²
• 導体断面積、剛性 最小（AWG）：13 AWG
• 導体断面積、剛性 最大（AWG）：8 AWG
• 最小販売単位：1 個
