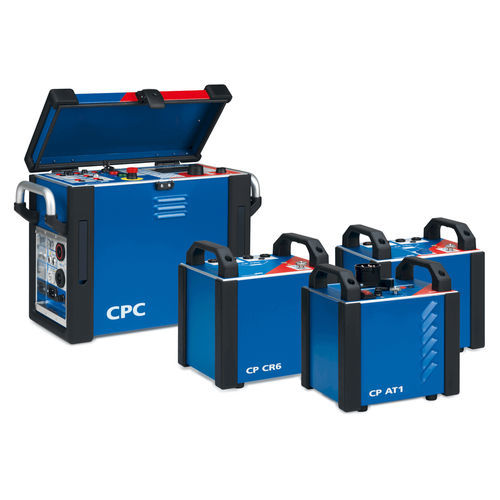

高電圧試験機 CP RC

誘電性変圧器用

GISテスト用共振回路 GIS共振回路による高電圧テスト 高電圧テストでは、オミクロンのCPC 100 + CP RCをGISの電圧トランスに直接接続し、共振回路を形成しています。この強化された「パワーVT」は、GISの一体型部品です。そのため、SF6ガスの抜き差しは必要ありません。CPC100は、測定と制御の両方の役割を果たし、必要なエネルギーを注入する。 CP RC1では最大123kV、CP RC2では最大145kVの定格電圧のGISシステムのテストが可能です。最大試験電圧200kV（CP RC1）または235kV（CP RC2）までのIEC 62271-203に準拠した耐電圧試験を行うことができます。CPC 100 + CP RCシステムは、複数の小型・軽量コンポーネント（<21 kg / 46 lbs）から構成されており、一人で持ち運ぶことが可能です。 アプリケーション - GISの耐電圧試験 - 部分放電測定用の高電圧源
