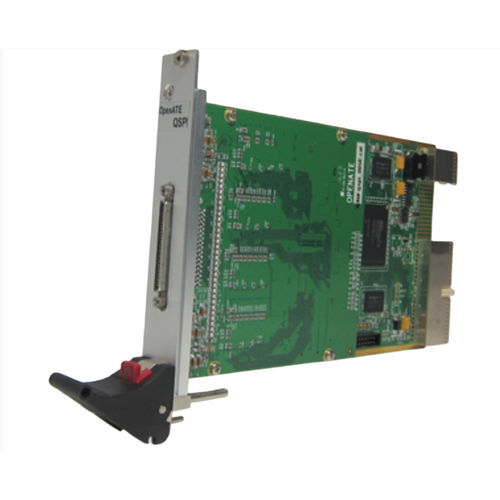

デジタル入出カード QSPI

USB入出力64PXI

QSPIは、PXIベースのデジタル計測器の性能と機能を多機能化したものです。QSPIは、コンパクトな3U PXIフォーム・ファクターで、高性能ピン・エレクトロニクスと4つのI2Cマスター、4つの32ビット・カウンター、4つのクロック・ジェネレーターを提供します。各カードは、クワッドサイトI2C/SPIデバイス・テスターとして機能し、複数のカードを相互接続することで、最大64サイトをサポートします。またQSPIは、最大10MHzのテスト・レートとピンごとのダイナミックな方向制御を備えた32Mのオンボード・ベクタ・メモリを提供することで、ディープ・パターン・メモリもサポートしています。 特長 QSPIは、チャネル当たり-1～+10 VOH VIH VILをサポートし、ボード当たり32 PMUをサポートします。QSPIは、1つのタイミング・セット、2つのドライバーTGエッジ、2つのストローブTGエッジを提供し、4つのドライブ・データ・フォーマットをサポートします。RTZ（Return To Zero）、RTO（Return To One）、NRZ（Non Return To Zero）、SBC（Surround By Complement）は、ボードやボックス・レベルの製品をテストするためのさまざまなバス・サイクルや波形を柔軟に作成できます。 オンボード・メモリ QSPIは、1サイトあたり32Mのベクタ・メモリを提供します。プログラム可能なパターン・サイクル・タイムは最大232または無限。0、1、L、H、X、Z、J、Qを含むパターン・シンボルがあります。 互換性 すべてのOpenATE Interfaces PXIカードは、PXI仕様2.0（2000年8月発行）に準拠しています。 ソフトウェア QSPIにはAPIとパターン・エディターが付属しています。Pattern Editorはテストパターンを編集するソフトウェアツールです。 アプリケーション - 自動テスト装置(ATE) - 民生用デジタル機能テスト - デジタルパターン生成 - I2Cデバイス・テスト
