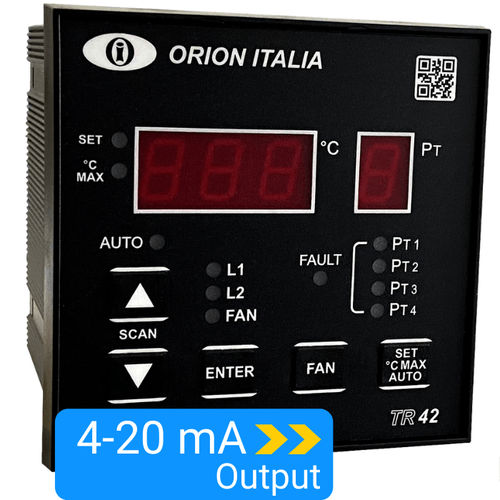

デジタル温度コントローラー TR42AD

プログラム可能変圧器用RS-485

RS485 Modbus コミュニケーションの温度調整の保護リレー TR-42は、樹脂または空気で絶縁された三相MT変圧器の重要な付属品として、絶縁コイルや巻線上の危険な過熱からの保護、および冷却ファンの介入を管理するために開発されました。温度は3つまたは4つの温度センサPt-100 DIN 43760で検出され、そのうち3つはトランスのコイルに、4つ目はコアに設置されています。 特徴 - 4つのRTDの実温度表示 - 各RTDの最高温度を表示・保存 - 0°～220°Cレベル1、レベル2、FAN制御の3つのプログラム可能な出力接点 - 自動および「常にオン」ファンモード - TR-42故障またはPT100断線のアラーム - 毎週自動ファンスタート（ベアリング保護 - 絶縁型RS-485通信ポート（TR-42C1型のみ コミュニケーション 通信機能は、スーパバイザ装置（PC）によって制御されるネットワーク内のRS-485ポートに接続するTR-42で利用可能です。使用されるプロトコルはModbus RTUです。接続はシールドされたツイストワイヤで行われなければなりません。 機能と信号 ディスプレイ：ディスプレイ "TEMPERATURE °C" (3 桁)では、温度の値を観察し、設定をプログラムすることができます。 LED "SET/PROG"。LED "SET/PROG": "ON "の場合、ユーザーがSETモードを表示していることを示します。点滅」の場合は、プログラムモードになっていることを示します。 LED "℃ MAX "を表示します。点灯」の場合、ユーザーが °C MAX モードを表示していることを示します。
