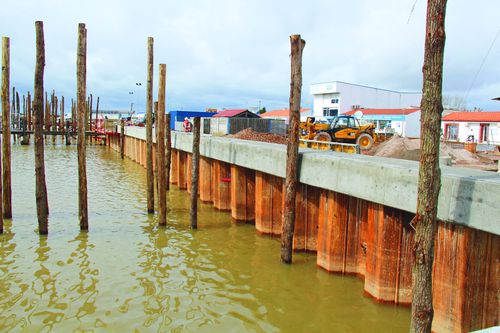

外壁型枠

REDEBサポート・ブラケット／コンソールと、SOFFITマルチフォームパネル／プラットフォームは、矢板のタイプに応じて、1コンソールあたり1.5トンまたは2トン未満の荷重に対応し、矢板を溶接したり穴を開けたりすることなくキャッピングできるように設計されています（一部の幅700mmのAZ杭を除く）。 特別な装置（ロケーションボタンとMDBS）を使用すれば、1コンソールあたり3トンまでのキャッピングが可能です。 1) REDEB ブラケットを「REDEB ブラケットの取り付け」の章で指定されたとおりに配置します。正しい高さであること、ボルトの締め付けが正しいこと（180Nm）、水準器を使って水平であることを確認してください。 2) 長い方のアームの端の内側にバックストップを固定し、ブラケットにボルトで固定する（図1参照）。 3) SOFFITパネルをブラケットの上に下ろします。パネルの前縁が矢板の外縁に密着するようにします。ティンバーウェッジを使用して、パネルを矢板の面に対して前方へ、つまりバックストップとパネルの間に打ち込みます。バック・ストップはこの方向の水平荷重も受けます（図2）。 4) ガードレールはパネルと一体です。 5) ハンマーでステンレスバーの端を軽く叩き、シートパイルに強く押し付けます。バーにシャッターオイルをたっぷり塗る。 6) これでサイドシャッターをソフィットパネルバーの上部にまっすぐ取り付けることができます。パネル上面のトラッピングバーは、サイドシャッターの位置決めに役立ちます。(図3）。
