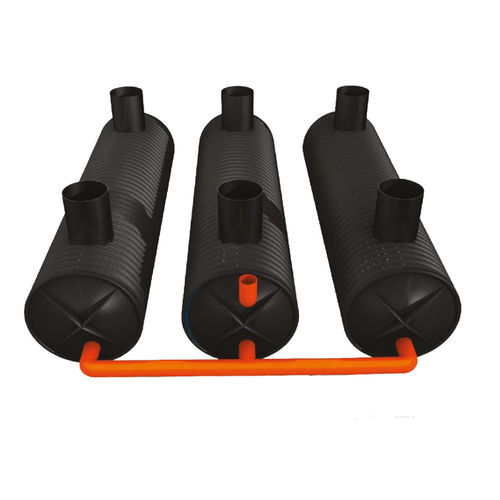

ポリエチレンタンク Paladisp

充填用横型

仕様 不透水面や都市排水網から集められた雨水を貯留し、時間をかけて徐々に放流することで、水理的安定性を確保するための分散タンクです。UNI 11434に準拠した、亜鉛メッキ鋼で補強されたポリエチレン製の複合スパイラルパイプで構成されています。 車道の下や透水性土壌の水平層内に設置するのに適しており、タンクの壁面とは、埋め戻し材および移行層として機能する不活性充填層によって隔てられています。滑らかなポリエチレン製の流入口および点検口が完備されています。 螺旋状の散水面は、10mmの穴または8×40mmのスリットを用いて形成されています。すべてのオプション構造物の点検口には、延長部を取り付けることができます。 目的 水理的不変性の目的は、土地の用途変更や都市化が行われた後も、受水域に排出される雨水の流量と量を維持し、当該区域の水理的バランスを維持することにあります。 用途 水理的不変性（すなわち、地域の用途変更によって、従来地下に自然浸透していた流量が変化してはならないという原則）を実現するため、雨水流量の一部を浸透によって人為的に分散させる手法が、ますます広く普及しつつあります。 この観点から、下水道網内に、余剰雨水を帯水層へ浸透させることができる貯留容量を確保するため、砂利床に配置された多孔質のPaladex®エレメントが用いられ、これにより下水道網が吸収可能な量のみが導かれる仕組みとなっている。 また、設置基盤上にフィルターを設置し、地下水に放出される前に、時間の経過とともに土壌の吸収能力を低下させる可能性のある固形粒子を除去することも可能です。Paladex® 技術を使用する利点は、これらの浸透池を、不透水性で車両が通行可能な路面直下に建設できることです。 浸透管は、ポリエチレンおよび亜鉛メッキ鋼製の管状エレメントを使用して構築され、直径は300～2400 mmで、壁面には10～20 cm間隔で幅5～10 mmの穴またはスリットが開けられています。 浸透管の勾配は0.2％から0.5％でなければなりません。管は、中粒の砂利床を敷いた溝の中央に敷設されます。十分な通気性を確保し、亀裂の詰まりを防ぐため、側面に大粒の不活性材料が配置されます。 追加の技術的説明 水理的安定性を確保するための分散タンクであり、不透水面や都市排水網から集められた雨水を貯留し、時間をかけて徐々に放流することを可能にする。UNI 11434に準拠した、亜鉛メッキ鋼で補強された螺旋状のスリット入りポリエチレンパイプのセクションで構成されている。 車道の下や透水性土壌の水平層内に埋設するのに適しており、タンクの壁面とは、埋め戻し材および移行層として機能する不活性充填層によって隔てられています。滑らかなポリエチレン製の流入管および滑らかなポリエチレン製の点検口が完備されています。 らせん状の散水面は、8 mmの穴または8 x 40 mmのスリットで構成されています。すべての構造物の点検口には、延長管を取り付けることができます（オプション）。 特長 軽量構造であり、掘削残土を用いた埋め戻しが可能なため、迅速な設置が可能です。コストパフォーマンスに優れています。その柔軟性により、地滑りが発生した場合でも、排水管は土圧に対して高い耐性を発揮します。 これらの多くの利点は、次のように要約できます： PALADISPシステムの設置と、地表面まで土で埋め戻す作業には1日かかります。 モジュール式システムは、地表面が完全に水平でなければ組み立てられないため、より多くの時間を要します。 掘削底部に薄層のコンクリートを打設し、その上にジオテキスタイル層と防水膜を敷設する必要があります。 モジュールの組み立てとシステムの防水処理には数日かかります。その作業が完了して初めて、タンクの埋め戻しが可能になります。 環境上の利点： 集中豪雨の際、洪水のリスクを大幅に低減します。 既存の下水道や水路へ、雨水を制御された少量ずつ放流することができます。 （浸透・吸収方式で使用する場合）地域の地下水を涵養します。 好気性（酸素の存在下）で浄化を行います。
