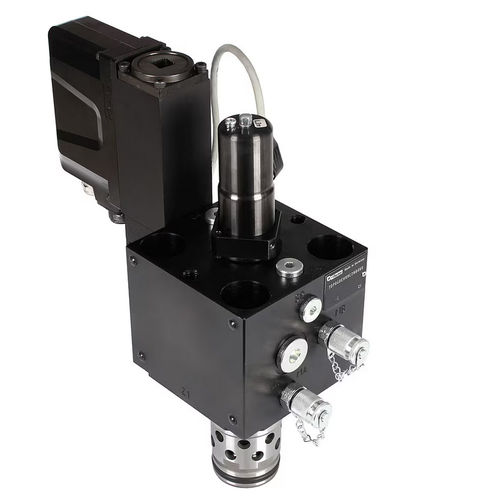

カートリッジ式バルブ TDP0 series

油圧式制御パイロット

パイロット式2ウェイ高応答バルブシリーズTDPは、最大限の動力で大流量を正確に制御します。これらのスリップインカートリッジ比例絞り弁の代表的な用途は、ダイカスト、射出成形、油圧プレスです。 パーカーの2ウェイハイレスポンスバルブTDPシリーズは、大流量を最高のダイナミクスで正確に制御しなければならない、要求の厳しい制御されたクローズドループアプリケーションに特に適しています。 この比例絞り弁は、DFplusパイロットバルブとポペットとLVDTを備えたメインステージから成る2段設計です。DFplusパイロットバルブにより、TDPは、公称流量の0.1%未満の精度で、10.5ms（NG25）から28ms（NG100）までの非常に高速な応答時間を達成します。パイロットバルブは、メインポートの圧力条件とは無関係に、積極的にポペットを制御します。TDPのパイロットに統合されたエレクトロニクスは、メインポペットとパイロットスプール用の2つの制御ループを持っています。 市場 - 産業用 - 成形 特徴/利点 - 高精度 - 高品質の製品、最小限のスクラップ率、長い機械寿命のために - 超高速ステップ応答 - 材料加工時間を短縮し、サイクルタイムを短縮します。 - 短納期 - 倉庫保管が不要 - アクティブパイロット式2ウェイ高応答バルブ - ISO 7368に準拠したキャビティと取付パターン - 流れ方向 B→AおよびA→B - 電子機器一体型の完全取付・適合ユニット - 電気および/または油圧パワーダウン時のフェールセーブポジション - 閉位置を確保するには、パイロット圧が必要です。 - NG25からNG100までの8サイズ 用途 - ダイカスト - 一般プレス - 射出成形
